组合开关的作用与原理

时间:2014-11-11 14:54来源:未知 编辑:自动控制网
组合开关:又称转换开关,实质上是一种特殊刀开关,只不过一般刀开关的操作手柄是在垂直于安装面的平面内向上或向下转动,而转换开关的操作手柄则是在平行于其安装面的平面内向左或向右转动。它具有多触头、多位置、体积
组合开关:又称转换开关,实质上是一种特殊刀开关,只不过一般刀开关的操作手柄是在垂直于安装面的平面内向上或向下转动,而转换开关的操作手柄则是在平行于其安装面的平面内向左或向右转动。它具有多触头、多位置、体积小、性能可靠、操作方便、安装灵活等特点。多用在机床电气控制线路中作为电源的引入开关,也可用作不频繁地接通和断开电路、换接电源和负载以及控制5KW及以下的小容量异步电动机的正反转和星三角启动。

本文来自www.eadianqi.com


组合开关由多节触片分层组合而成,上部有凸轮、扭簧、手柄等零件构成的操作机构,该机构由于采用了扭簧贮能,可使开关快速闭合或分断,能获得快速动作,从而提高开关的通断能力,使动静触片的分合速度与手柄旋转速度无关。

自动控制网www.eadianqi.com版权所有


本文来自www.eadianqi.com

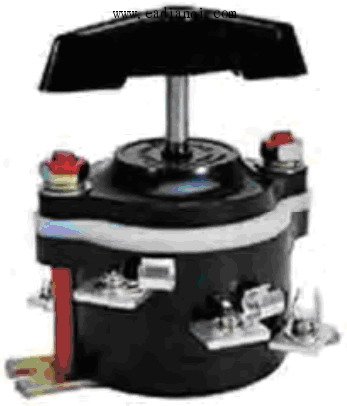

(a)组合开关的外观图             (c)组合开关的符号
本文来自www.eadianqi.com

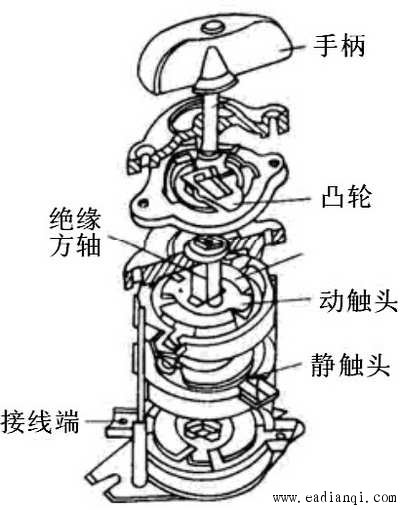

(b)组合开关的结构
