电流互感器的原理与选择

时间:2016-04-27 08:23来源:www.eadianqi.com 编辑:自动控制网
1.电流互感器的原理 (1)作用 将一次系统各回路大电流变为二次侧的5A或1A、0.5A以下的小电流,以便于测量仪表及继电器的小型化、标准化;将一次系统与二次系统在电气方面隔离,同时互感器二次侧须有一点可靠接地,保证二次设备及运行人员的安全;使二次系统

1.电流互感器的原理

(1)作用

自动控制网www.eadianqi.com版权所有

将一次系统各回路大电流变为二次侧的5A或1A、0.5A以下的小电流,以便于测量仪表及继电器的小型化、标准化;将一次系统与二次系统在电气方面隔离,同时互感器二次侧须有一点可靠接地,保证二次设备及运行人员的安全;使二次系统(测量和保护装置)脱离一次系统成为独立的系统。

本文来自www.eadianqi.com

(2)工作状态 自动控制网www.eadianqi.com版权所有

电流互感器是一种特殊的变压器,它正常工作时,因为负载阻抗值很小,在接近短路状态运行,因而成为变流器。

本文来自www.eadianqi.com

(3)结构 本文来自www.eadianqi.com

电流互感器与单相变压器相似,由一、二次绕组及铁芯构成,但其一次绕组的匝数N1很少,一般只有一匝或几匝,而且是串在一次主回路中,而二次绕组的匝数N2较多。 自动控制网www.eadianqi.com版权所有

(4)电气原理 本文来自www.eadianqi.com

(5)注意:在运行中的电流互感器二次回路严禁开路;二次侧一端可靠接地和接线时注意极性。

本文来自www.eadianqi.com

(6)接线方式

自动控制网www.eadianqi.com版权所有

(7)电流互感器的准确级:电流互感器的准确级就是其最大允许电流误差的百分值。准确级可分为0.2、0.5、1.0、3、10及保护级。

本文来自www.eadianqi.com

2.电流互感器的选择

本文来自www.eadianqi.com

结构类型选择;额定电压和额定电流的选择;电流互感器准确级和额定容量的选择;热稳定和动稳定校验。 自动控制网www.eadianqi.com版权所有

常见的电流互感器见图1,见图2。

本文来自www.eadianqi.com

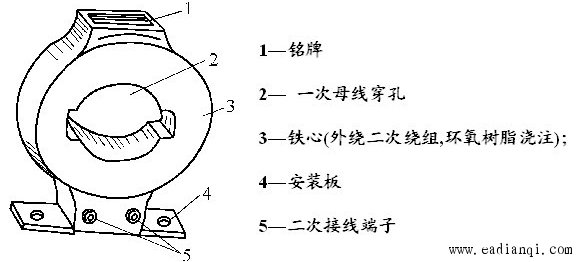

图1 LMZJ1-0.5型电流互感器

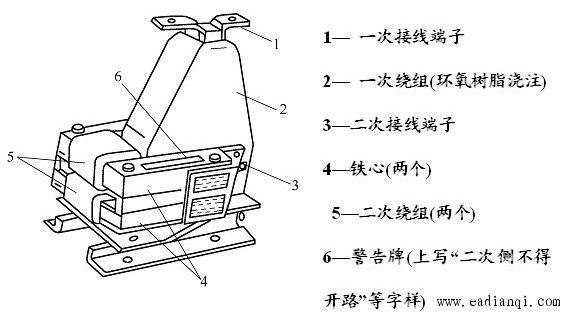

图2 LQJ-10 电流互感器
