作用：限制过电压以保护电气设备。 主要类型：保护间隙、管型避雷器、阀型避雷器、氧化锌避雷器等几种。 自动控制网www.eadianqi.com版权所有 保护间隙和管型避雷器主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段的保护。阀型避雷器用于变电所和发电厂保护。 自动控制网www.eadianqi.com版权所有 1.保护间隙与管型避雷器保护间隙由两个电极组成。 管型避雷器实质上是一种具有较高熄弧能力的保护间隙。常见的管型避雷线如图1、图2。 自动控制网www.eadianqi.com版权所有

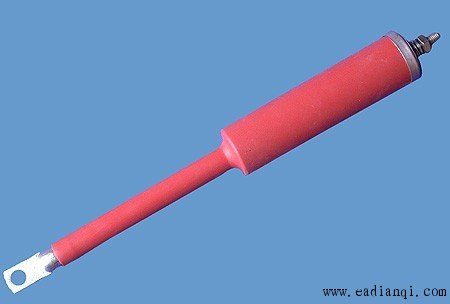

图1 自动控制网www.eadianqi.com版权所有
图2 自动控制网www.eadianqi.com版权所有 分普通型和磁吹型，基本元件为间隙和非线性电阻（又称阀片） ，相串联。电流愈大电阻愈小。常见的阀型避雷线如图3、图4。 本文来自www.eadianqi.com
图3 自动控制网www.eadianqi.com版权所有
图4 自动控制网www.eadianqi.com版权所有 阀片以氧化锌为主要材料。具有很理想的非线性伏安特性。氧化锌避雷器见图5。 本文来自www.eadianqi.com
图5 自动控制网www.eadianqi.com版权所有
|
