电气控制柜二次回路布线工艺

时间:2017-05-20 17:48来源:未知 编辑:自动控制网
电控成套设备行业在进入90年代后,尤其在近几年来发展飞快,新产品日新月异层出不穷。产品不光在性能、结构等各方面有了巨大的进步,其在外观上的要求也越来越高,正在向家具化、装饰化的方向发展。 二次回路 是任何电气设备必不可少的重要组成部分,二次回路的电

  电控成套设备行业在进入90年代后,尤其在近几年来发展飞快,新产品日新月异层出不穷。产品不光在性能、结构等各方面有了巨大的进步,其在外观上的要求也越来越高,正在向家具化、装饰化的方向发展。 二次回路是任何电气设备必不可少的重要组成部分,二次回路的电气性能好坏直接影响到整台电气设备的性能和可靠性、安全性。同时,其二次元件的装配、标号,导线的选择、敷设以及排列组合等项目,构成二次回路布线工艺的重要内容。二次布线工艺水平的高低将对产品质量产生直接的影响。 过去企业只注重产品的结构性设计及电气性能的改进,而忽视了二次布线工作,造成了二次回路布线工艺落后,方法陈旧。在新的形势下,原来的二次布线工艺已远不能适应新产品开发以及市场发展的需要。因此,采用新工艺、新技术,使用合适的新型电气附件等,已成为十分迫切的问题。

本文来自www.eadianqi.com

  基本要求:
  1、按图施工、连线正确。
  2、二次线的连接(包括螺栓连接、插接、焊接等)均应牢固可靠,线束应横平 竖直,配置坚牢,层次分明,整齐美观。同一合同同一型号规格的控制柜元件安装位置及布线方式应一致。
  3、采用线束布线时固定线束应横平竖直布置并应捆扎和固定,捆扎间距不宜大于100mm,水平线束固定间距不宜大于300mm,垂直线束固定间距不宜大于400mm。

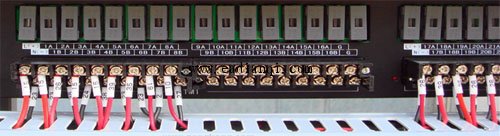

  4、同一列器件的线号读向尽量保持一致。惯例为从左到右,从下到上,从内到外。如下图 自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

  5、二次线截面积要求:
    单股导线 不小于1.5mm2
    多股导线 不小于1.0mm2
    弱电回路 不小于0.5mm2
   电流回路 不小于2.5mm2
     保护接地线 不小于2.5mm2
