双电源自动开关CB级和PC级的区别

时间:2017-05-20 20:18来源:www.eadianqi.com 编辑:自动控制网
1.两者机构设计理念不同 CB级是由断路器组成,而断路器是以分断电弧为己任,要求它的机构应快速脱扣。因而断路器的机构存在滑扣、再扣问题的不可靠因素;而PC级产品不存在这方面问题,PC级产品的可靠性远高于CB级产品。 2.断路器不承载短路耐受电流,触头压力
1.两者机构设计理念不同
CB级是由断路器组成,而断路器是以分断电弧为己任,要求它的机构应快速脱扣。因而断路器的机构存在滑扣、再扣问题的不可靠因素;而PC级产品不存在这方面问题,PC级产品的可靠性远高于CB级产品。
2.断路器不承载短路耐受电流,触头压力小
供电电路发生短路时,动触头被斥开产生限流作用,从而分断短路电流;而PC级ATSE应承受20Ie及以上过载电流。触头压力大不易被斥开,因而触头不易被熔焊。这一特性对消防供电系统尤为重要。
3.两路电源在转换过程中存在电源叠加问题
PC级ATSE充分考虑了这一因素。PC级ATSE的电气间隙、爬电距离一般是断路器的电气间隙、爬电距离的180%、150%标准要求 ,安全性更好。
4.触头材料的选择角度不同
断路器常常选择银钨、银碳化钨材料配对,这有利于分断电弧,但该类触头材料易氧化,备用触头长期暴露在外,在其表面易形成阻碍导电、难去除的氧化物。备用触头一旦投入使用,触头温升增高易造成开关烧毁甚至爆炸;而PC级ATSE充分考虑了触头材料氧化带来的后果。
5.PC与BC的转换速度不同
CB级的是由两个断路器、电动机、机械连锁组成,切换时间1000毫秒-2500毫秒,安全没有保障,但价格低廉。

自动控制网www.eadianqi.com版权所有


PC级采用一体式转换结构,励磁驱动,简单可靠,动作时间快,一般100-200MS。触头为银合金,触头分离速度大,有专门设计的灭弧室。体积小,CB级的1/2.具有耐短时电流。

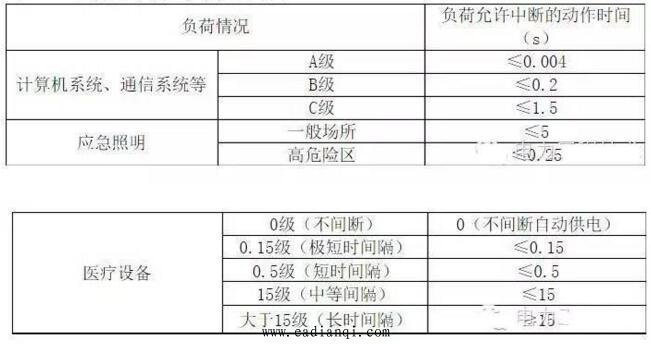

根据实际工程需要选择合理的ATSE动作时间,且ATSE应能躲过电源电压闪变、瞬变等干扰。

6.总结:
CB级选用的是断路器;PC级是隔离开关。
普通负荷选用CB级;消防负荷应选用PC级。
PC级无短路保护功能;CB级有短路保护功能
