结构 :低压断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。可实现短路、过载、失压保护。 图 低压断路器原理图 图 塑壳式低压断路器原理图 1-主触头;2-自由脱扣器;3-过电流脱扣器;4-分励脱扣器; 5-热脱扣器;6-失压脱扣器;7-按钮

结构:低压断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。可实现短路、过载、失压保护。 自动控制网www.eadianqi.com版权所有

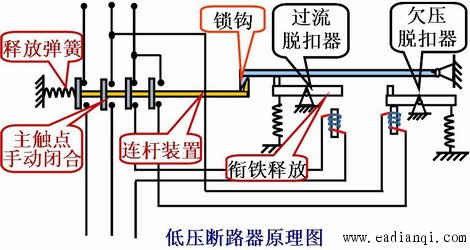

图 低压断路器原理图

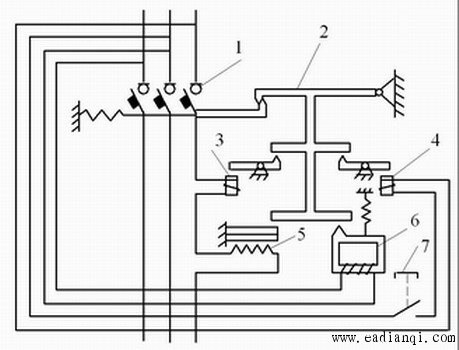

图 塑壳式低压断路器原理图
1-主触头;2-自由脱扣器;3-过电流脱扣器;4-分励脱扣器;
5-热脱扣器;6-失压脱扣器;7-按钮
