熔断器的作用

时间:2014-11-11 14:55来源:未知 编辑:自动控制网
熔断器:是一种当电流超过规定值一定时间后,以它本身产生的热量使熔体熔化而分断电路的电器,也可以说它是一种利用热效应原理工作的电流保护电器。熔断器串接于被保护电路中,能在电路发生短路或严重过电流时快速自动熔断,从而切断电路电源,起到保护作用。
熔断器:是一种当电流超过规定值一定时间后,以它本身产生的热量使熔体熔化而分断电路的电器,也可以说它是一种利用热效应原理工作的电流保护电器。熔断器串接于被保护电路中,能在电路发生短路或严重过电流时快速自动熔断,从而切断电路电源,起到保护作用。

电气设备的电流保护有两种形式:过载延时保护和短路瞬时保护。 自动控制网www.eadianqi.com版权所有

过载:是指10倍额定电流以下的过电流.

本文来自www.eadianqi.com



短路:是指10倍额定电流以上的过电流。 本文来自www.eadianqi.com

熔断器对过载反应是很不灵敏的,当系统电气设备发生轻度过载时,熔断器持续很长时间才熔断,有时甚至不熔断。因此,熔断器一般不宜作为过载保护,主要用作短路保护。

本文来自www.eadianqi.com


自动控制网www.eadianqi.com版权所有

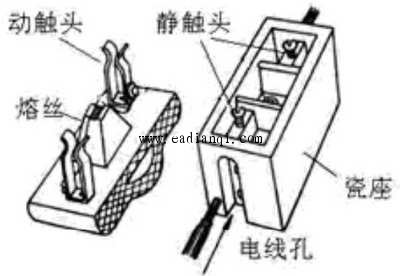

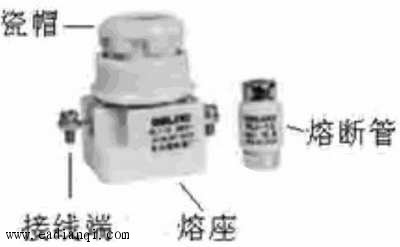

(a)瓷插式熔断器             (b) 螺旋式熔断器
自动控制网www.eadianqi.com版权所有


本文来自www.eadianqi.com

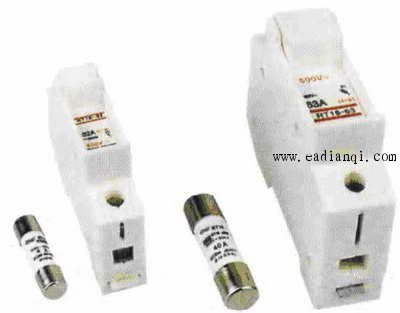

(c)RT系列圆筒帽形熔断器          (d)熔断器的符号
