低压断路器的工作原理

时间:2014-11-11 14:52来源:未知 编辑:自动控制网
低压断路器的3副主触头串联在被保护的三相主电路中，由于搭钩钩住弹簧，使主触头保持闭合状态。当线路正常工作时，电磁脱扣器中线圈所产生的吸力不能将它的衔铁吸合。 电磁脱扣器：当线路发生短路时，电磁脱扣器的吸力增加 ，将衔铁吸合，并撞击杠杆，把搭钩
低压断路器的3副主触头串联在被保护的三相主电路中，由于搭钩钩住弹簧，使主触头保持闭合状态。当线路正常工作时，电磁脱扣器中线圈所产生的吸力不能将它的衔铁吸合。

电磁脱扣器：当线路发生短路时，电磁脱扣器的吸力增加 ，将衔铁吸合，并撞击杠杆，把搭钩顶上去，在弹簧的作用下切断主触点，实现了短路保护。
本文来自www.eadianqi.com


欠电压脱扣器：当线路上电压下降或失去电压时，欠电压脱扣器的吸力减小或失去吸力，衔铁被弹簧拉开，撞击杠杆，把搭钩顶开，切断主触头，实现了失压保护。
自动控制网www.eadianqi.com版权所有


热脱扣器：当线路过载时，热脱扣器的双金属片受热弯曲，也把搭钩顶开，切断主触头，实现了过载保护。

本文来自www.eadianqi.com


本文来自www.eadianqi.com

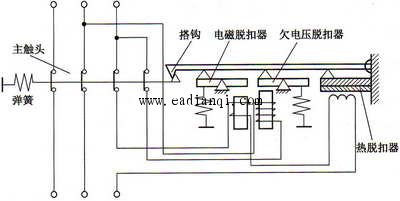

低压断路器的工作原理图
