断路器和交流接触器接线图

时间:2017-05-20 17:50来源:未知 编辑:自动控制网
断路器主要用作供电线路的保护开关、电动机及照明系统的控制开关,也可用于输、配电系统的某些重要环节。当线路发生短路、过载、欠压等故障时切断故障电路. 接触器在机床中用于频繁的接通和分断大电流的电路,具有动作迅速、操作方便和便于远距离控制的特点
  断路器主要用作供电线路的保护开关、电动机及照明系统的控制开关,也可用于输、配电系统的某些重要环节。当线路发生短路、过载、欠压等故障时切断故障电路.
  接触器在机床中用于频繁的接通和分断大电流的电路,具有动作迅速、操作方便和便于远距离控制的特点,但本身不具备短路保护和过载保护能力,因此必须与熔断器、热继电器配合使用.

  接触器的接线方法有很多种,用的地方不一样,接线方法也不一样,这里指的是接触器的单一接法和多个接触器的接法,一般最常见的就是利用断路器、

本文来自www.eadianqi.com

按钮开关、热继电器、延时继电器、数字继电器等低压控制元器件产品组合。 其实,无论你用什么接触器其功能和工作原理都是一样,无非是外形不一样。

自动控制网www.eadianqi.com版权所有

  主触头:三个主触头(用来接主控制电路)。

自动控制网www.eadianqi.com版权所有

  辅助触头:现在常用的接触器有CJX1、CJX2接触器这两个产品在辅助触头上有区别,CJX1是由四组辅助触点,可分为2NO(常开)、2NC(常闭),而CJX2从9A-32A都是有一组辅助触头,可组装成 10表示常开;01表示常闭。 本文来自www.eadianqi.com

  控制电源:这里就是我们说的线圈电压,正常使用的一般为220V,380V,特殊伏数有12V,24V,36V,48V,72V,110V等。

自动控制网www.eadianqi.com版权所有

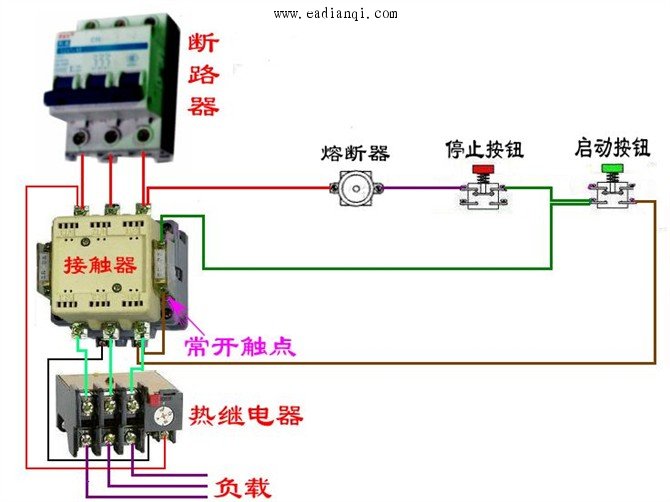

  以下介绍电工施工中一些断路器和接触器控制回路接线图: 本文来自www.eadianqi.com
