闭环系统的频域性能指标

时间:2017-05-20 17:39来源:未知 编辑:自动控制网
1 、控制系统的频带宽度 1 频带宽度 当闭环幅频特性下降到频率为零时的分贝值以下3分贝时,对应的频率称为带宽频率,记为b。即当 b 而频率范围(0,b)称为系统带宽 。 根据带宽定义,对高于带宽频率的正弦输入信号,系统输出将呈现较大的衰减,因此选取适当
   1 、控制系统的频带宽度
   1 频带宽度
   当闭环幅频特性下降到频率为零时的分贝值以下3分贝时,对应的频率称为带宽频率,记为ωb。即当 ω>ωb

而频率范围(0,ωb)称为系统带宽 。
根据带宽定义,对高于带宽频率的正弦输入信号,系统输出将呈现较大的衰减,因此选取适当的带宽,可以抑制高频噪声的影响。但带宽过窄又会影响系统正弦输入信号的能力,降低瞬态响应的速度。因此在设计系统时,对于频率宽度的确定必须兼顾到系统的响应速度和抗高频干扰的要求。

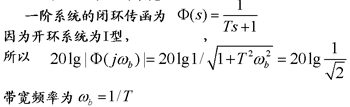

   2、I型和II型系统的带宽
