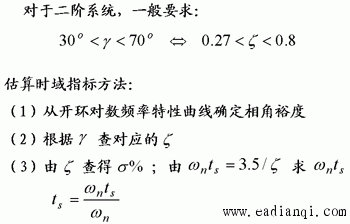

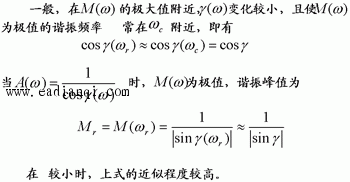

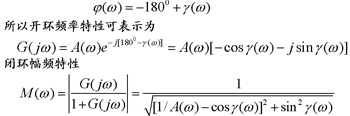

4、闭环系统频域指标和时域指标的转换 工程中常用根据相角裕度γ和截止频率ω估算时域指标的两种方法。 相角裕度γ表明系统的稳定程度，而系统的稳定程度直接影响时域指标σ%、ts。 1、系统闭环和开环频域指标的关系 系统开环指标截止频率ωc与闭环带宽ωb有着密切的关系。对于两个稳定程度相仿的系统，ωc大的系统，ωb也大；ωc小的系统，ωb也小。 因此ωc和系统响应速度存在正比关系，ωc可用来衡量系统的响应速度。又由于闭环振荡性指标谐振Mr和开环指标相角裕度γ都能表征系统的稳定程度。 系统开环相频特性可表示为

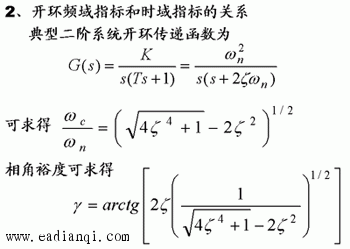

2、开环频域指标和时域指标的关系 典型二阶系统开环传递函数为
试用奈氏判据判定系统稳定性 本文来自www.eadianqi.com
当K<1时，奈氏曲线逆时针不包围点（－1，j0），但有一个极点，系统不稳定。奈氏曲线如下。
|
