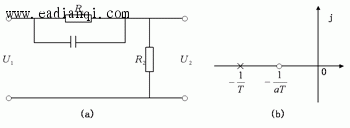

1、无源校正网络 1）、无源超前网络 下图为无源超前校正网络的电路图及零、极点分布图。

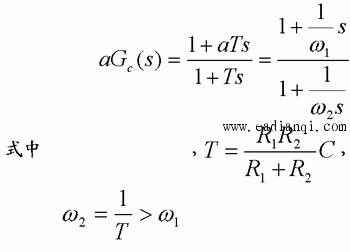

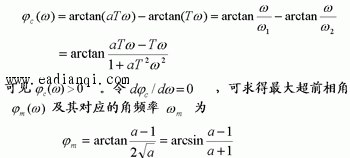

通常a称为分度系数， T叫做时间常数。可见采用无源超前网络进行串联校正时，整个系统的开环增益要下降a倍，因此需要提高放大器增益加以补偿。 无源超前网络的对数幅频特性曲线如左图所示。 本文来自www.eadianqi.com 由于a>1，ω2>ω1 ，故超前网络的零点总比极点更靠近虚轴，其相角为正角度。无源超前网络aG(s)的对数幅频特性曲线如张图所示，其相角为
|
|
