什么是空气开关?空气开关工作原理图解

时间:2019-09-30 08:34来源:www.eadianqi.com 编辑:自动控制网
空气开关的意思就是空气绝缘的断路器,它的符号是MCB,意思就是微型断路器。我们看下图: 图中,我们把MCB中用于短路保护的部件叫做磁脱扣器,把MCB中用于过载保护的部件叫做热脱扣器。 磁脱扣器的核心就是线圈和它的铁芯。当线圈中流过短路电流时,电磁线圈
空气开关的意思就是空气绝缘的断路器,它的符号是MCB,意思就是微型断路器。我们看下图:

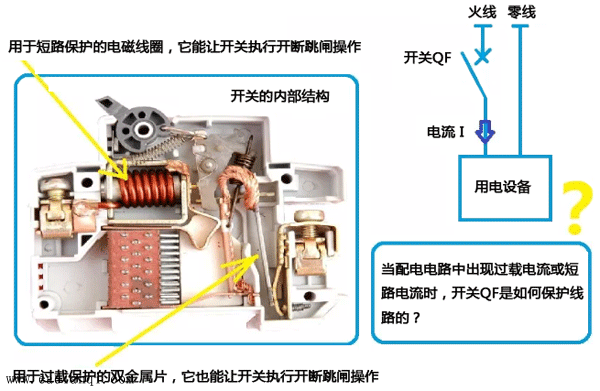

空气开关的内部结构
图中,我们把MCB中用于短路保护的部件叫做磁脱扣器,把MCB中用于过载保护的部件叫做热脱扣器。

磁脱扣器的核心就是线圈和它的铁芯。当线圈中流过短路电流时,电磁线圈产生的磁场和磁通作用在铁芯端面的衔铁上,使得MCB执行脱扣跳闸。

至于热脱扣器,它的核心是双金属片。我们设想双金属片的一面是铁片,另一面是铜片。铁片和铜片的热膨胀系数不一样,导电性越好,热膨胀系数就越高。于是当电流流过双金属片发热体后,双金属片发热弯曲。等延续了一段时间后,双金属片弯曲的力度和程度足够时,它推动空气开关执行脱扣跳闸。

空气开关其实是低压热磁式断路器中的一种。我们看下图,此图是热磁式断路器的结构模式图:

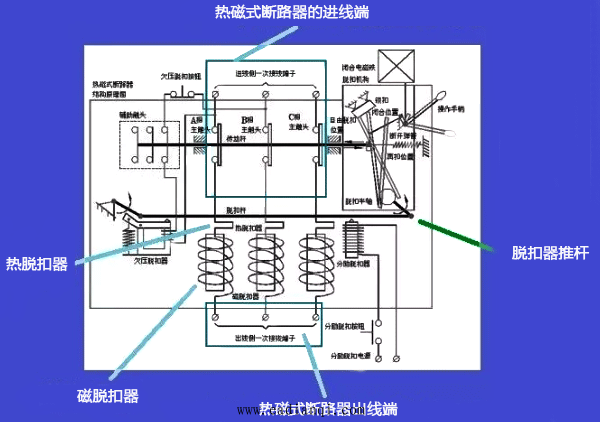

热磁式断路器的结构模式图 自动控制网www.eadianqi.com版权所有

我们设断路器的额定电流是I,断路器的动作时间t与电流I之间的关系是:t=f×(K/I)或者t=f×(K/I2), 我们把这个公式中的关系叫做反时限关系。我们看到,电流越大,断路器的动作时间就越短。

我们看下图:

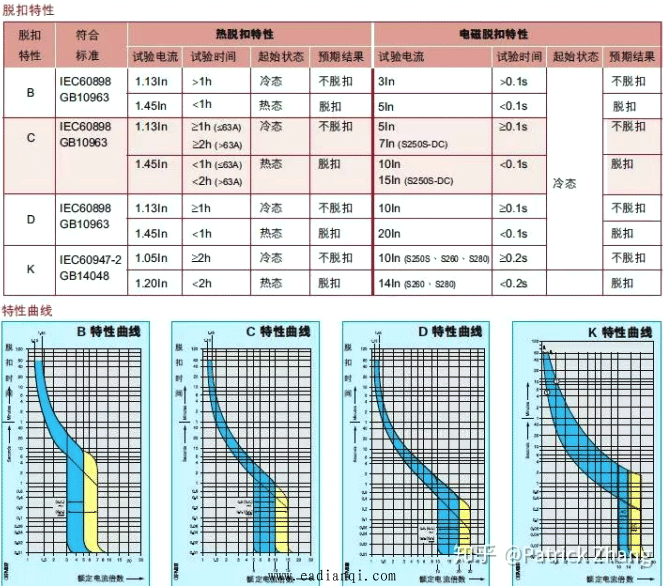

MCB脱扣特性
图中有4种不同的MCB脱扣特性,即B特性、C特性、D特性和K特性。我们以B特性为例来讨论。

我们看到,当短路电流小于3倍额定电流In时(3In),空气开关的短路保护不动作;当短路电流大于3In后,空气开关动作。

我们看下图:

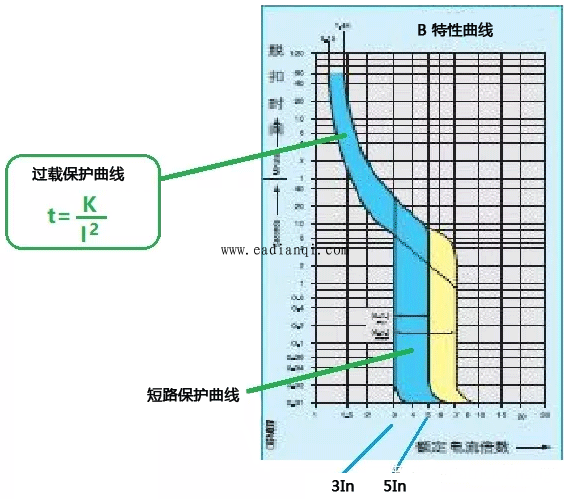

MCB脱扣B特性曲线
此图就是上图中提到的B特性曲线图,注意过载保护的电流值从1.13In开始。
