漏电保护器的工作原理图解

时间:2019-09-30 08:35来源:www.eadianqi.com 编辑:自动控制网
漏电保护器的符号是RCD。我们看下图: 图中,我们看到了零序电流互感器的铁芯,其中穿过了一条相线L和一条中性线N。由于相线电流IL和中性线电流IN的N中大小相等方向相反,即IL+IN=0,所以在正常状态下,零序电流互感器铁芯中不会出现磁通,RCD当然不会动作。

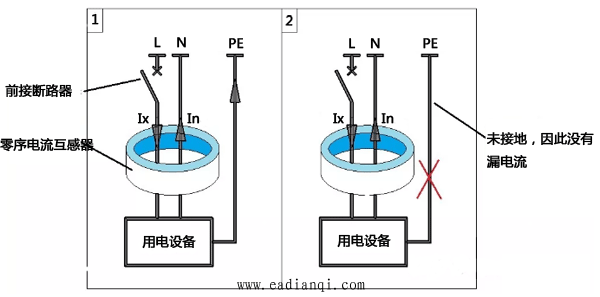

漏电保护器的符号是RCD。我们看下图:
漏电保护器的工作原理
图中,我们看到了零序电流互感器的铁芯,其中穿过了一条相线L和一条中性线N。由于相线电流IL和中性线电流IN的N中大小相等方向相反,即IL+IN=0,所以在正常状态下,零序电流互感器铁芯中不会出现磁通,RCD当然不会动作。

当发生漏电时,漏电流Id从地线PE中流出,此时的电流关系为: IL+Id+IN=(IL+IN)+Id=Id,RCD的铁芯中出现磁通,它的副边绕组会产生动作电压,并驱动RCD中的操控机构动作。操控机构的动作推动了与RCD相接的前接MCB,执行线路开断操作。

由此可见,RCD不能独立,必须与MCB共同组成系统,执行漏电保护操作。上图的右图中,如果用电设备的外壳未接地,则RCD不会执行漏电保护。

对于带零线的接地系统TN-C,它只有火线和零线,没有地线。当用电设备发生漏电时,RCD的零序电流互感器不会产生磁通,因而不会动作。所以,RCD不适用于TN-C接地系统。

不过,当人体触及火线时,由于触电产生的电流经由大地返回电源,使得RCD的零序电流互感器中流过了等效漏电流Id,漏电保护器RCD就会动作。从这个观点看,RCD还是可以用于TN-C接地系统的。当然,在TN-C-S和TN-S接地系统中,RCD的保护在先,防范了人体触电事故。在TN-C接地系统中,则人体触电在先,RCD的保护在后。可见,对于TN-C接地系统,最好自己构建一条地线,构成TN-C接地系统下的TT系统,确保用电安全。 自动控制网www.eadianqi.com版权所有

一般地,对于人身安全防护,漏电动作电流是30毫安;对于防止电气火灾,漏电动作电流大于100毫安;对于兼有人身安全防护和消防防护,漏电动作电流在30到100毫安之间。

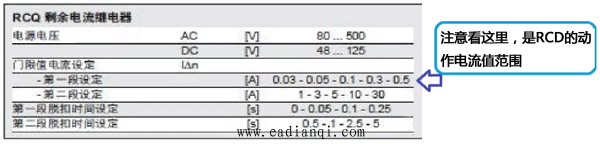

我们看下图:
RCD的动作电流范围
给出了RCD的动作电流范围,从30毫安一直到500毫安,这些不同规格的RCD可以用于不同的漏电保护情况。
