什么是断路器?
断路器也是一种开关,但断路器可以分断过电流,也即过载电流和短路电流。因此,断路器必须具有开关的若干参数,也必须具有开断短路电流的参数。

断路器具有与开关相同的参数包括:
①额定电压和额定电流
②短时耐受电流和短路接通能力。
这两个值前者叫做开关的热稳定性,后者叫做开关的动稳定性。 本文来自www.eadianqi.com

断路器与开关不同的参数:
①五种基本脱扣器及其脱扣曲线
五种脱扣器包括过载保护热脱扣器、短路保护磁脱扣器、欠压脱扣器、分励脱扣器和接地故障保护脱扣器。

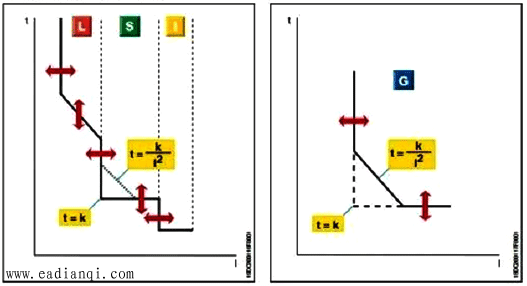

我们来看看ABB断路器的脱扣器说明,如下:
PR311/P和PR121/P提供下列保护:
◆过载保护(L)
◆选择性短路保护(S) 自动控制网www.eadianqi.com版权所有
◆瞬时短路保护(I)
◆接地故障保护(G)
ABB断路器的脱扣器说明

各参数的具体门限值和时间值:

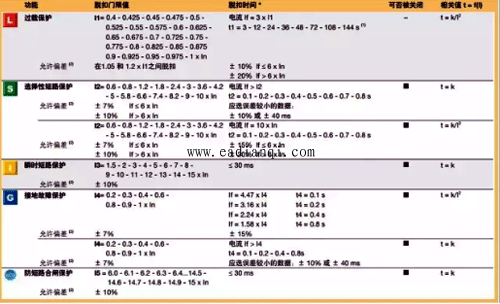

ABB脱扣器各参数具体门限值和时间值
以过载保护为例,我们看到它的门限整定值从0.4倍额定电流一直到1倍额定电流可调。
