变频器工作在漏型和源型控制逻辑的典型接线图

时间:2018-10-25 18:51来源:www.eadianqi.com 编辑:自动控制网
FR-A540型变频器有漏型和源型两种控制逻辑,出厂时设置为漏型逻辑。若要将变频器的控制逻辑改为源逻辑,可按下图进行操作,具体操作过程如下: 将变频器前盖板拆下。 松开控制回路端子排螺丝,取下端子排;在控制回路端子排的背面,将控制逻辑设置跳线上的短

FR-A540型变频器有漏型和源型两种控制逻辑,出厂时设置为漏型逻辑。若要将变频器的控制逻辑改为源逻辑,可按下图进行操作,具体操作过程如下:

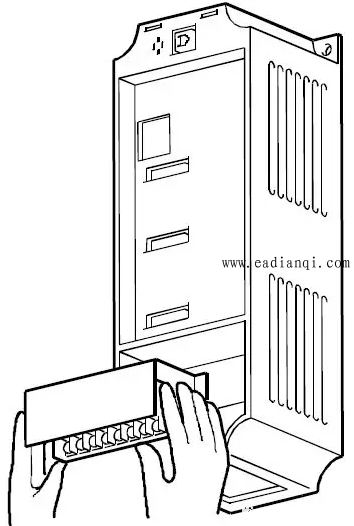

FR-A540型变频器外形
将变频器前盖板拆下。

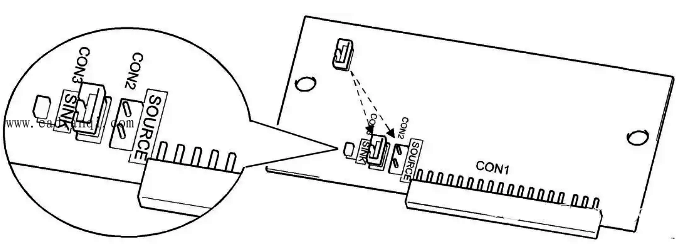

改变变频器跳线
松开控制回路端子排螺丝,取下端子排;在控制回路端子排的背面,将控制逻辑设置跳线上的短路片取下,再安装到旁边的另一个跳线上。这样就将变频器的控制逻辑由漏型控制转设成源型控制。

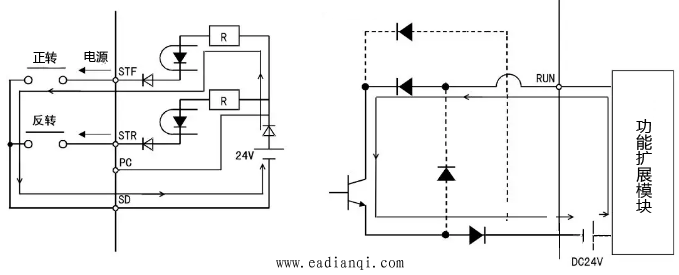

变频器工作在漏型控制逻辑的典型接线图

自动控制网www.eadianqi.com版权所有


变频器工作在漏型控制逻辑的典型接线图
图中的正转按钮接在STF端子与SD端子之间,当按下正转按钮时,变频器内部电源产生电流从STF端子流出,经正转按钮从SD端子回到内部电源的负极,该电流的途径如图所示。另外,当变频器内部三极管集电极开路输出端需要外接电路时,需要以SE端作为公共端,外接电路的电流从相应端子(图中的RUN端子)流入,在内部流经三极管,最后从SE端子流出,电流的途径如图中箭头所示,图中虚线连接的二极管表示在漏型控制逻辑下不导通。

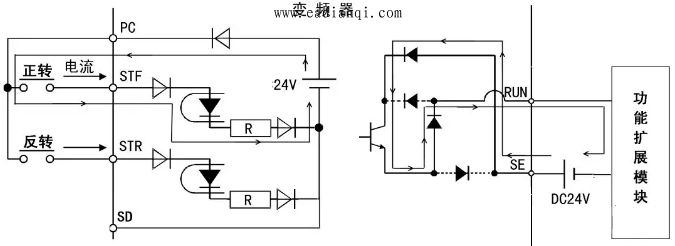

变频器工作在源型控制逻辑的典型接线图
变频器工作在源型控制逻辑的典型接线图
图中的正转按钮需接在STF端子与PC端子之间,当按下正转按钮时,变频器内部电源产生电流从PC端子流出,经正转按钮从STF端子流入,回到内部电源的负极,该电流的途径如图所示。另外,当变频器内部三极管集电极开路输出端需要外接电路时,须以SE端作为公共端,并要求电流从SE端流入,在内部流经三极管,最后从相应端子(如图中的RUN端子)流出,电流的途径如图中箭头所示,图中虚线连接的二极管表示在源型控制逻辑下不能导通。 本文来自www.eadianqi.com
