三菱FR-A540型变频器接线图

时间:2018-10-25 18:44来源:www.eadianqi.com 编辑:自动控制网

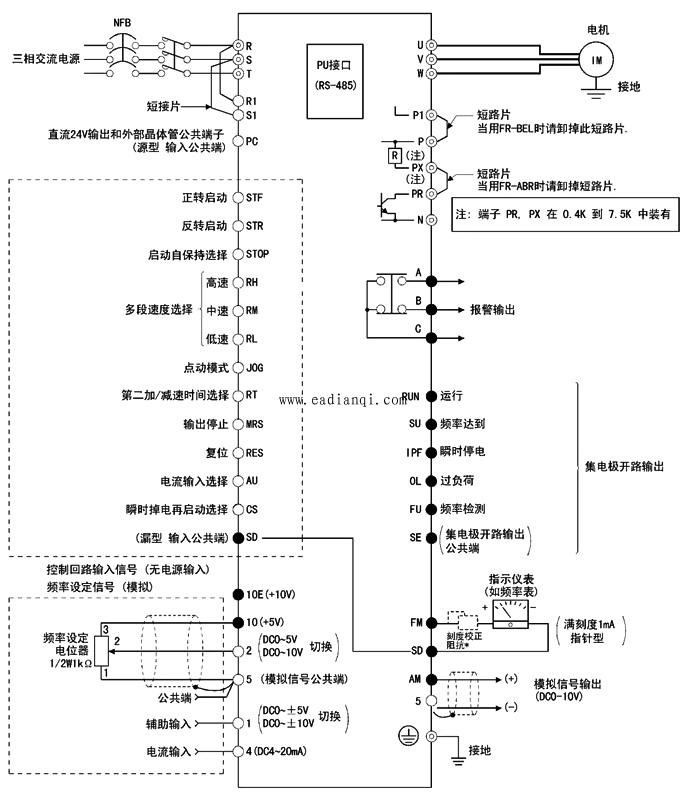

以三菱FR-A540型变频器为例,总接线图如下: 三菱FR-A540型变频器总接线 变频器的端子可分为主回路端子和控制回路端子。 ◆ 变频器主回路端子说明 端子记号 端子名称 说明 R、S、T 交流电源输入 连接工频电源。但使用高功率因素转换器时,确保这些端子不连接(
以三菱FR-A540型变频器为例,总接线图如下:
三菱FR-A540型变频器总接线
三菱FR-A540型变频器总接线
变频器的端子可分为主回路端子和控制回路端子。
◆ 变频器主回路端子说明

端子记号     端子名称                                          说明
R、S、T      交流电源输入                             连接工频电源。但使用高功率因素转换器时,确保这些端子不连接(FR-HC)

本文来自www.eadianqi.com


U、V、W    变频器输出                                连接三相鼠笼电机
R1、SI        控制回路电源                             与交流电源端子R、S连接。在保持异常显示和输出时或当使用高功率因素转换器

                                                                    时,请拆下R-R1、S-S1之间的短路片,并提供外部电源到此端子 自动控制网www.eadianqi.com版权所有
P、PR         连接制动电阻器                          拆开端子PR-PX之间的短路片,在P-PR之间连接选件制动电阻器
P、N           连接制动单元                             连接选件FR-BU型制动单元或电源再生单元或高功率因素转换器
P、P1         连接改善功率因素DC电抗器        拆开端子P-P1间的短路片,连接选件改善功率因素用电抗器(FR-HC)
PR、PX       连接内部制动回路                      用短路片将PX-PR间短路时(出厂设定)内部制动葫芦变生效 本文来自www.eadianqi.com
                   接线                                          变频器外壳接地用,必须接大地
