变频器与PLC连接时的注意事项

时间:2018-05-28 06:52来源:www.eadianqi.com 编辑:自动控制网
变频器与PLC连接有多种方式: 1)通过开关量输出输入信号方式: 就是将PLC的 开关量输出信号 连接到变频器的 输入端子上用开关量信号开控制 启动、停止、正转 、反转、调速(多段速) 还可以用PLC的模拟量输出信号(0-10V或4-20mA)控制转速。 2)用通信方

变频器PLC连接有多种方式:

本文来自www.eadianqi.com

1)通过开关量输出输入信号方式: 就是将PLC的 开关量输出信号 连接到变频器的 输入端子上用开关量信号开控制 启动、停止、正转 、反转、调速(多段速) 还可以用PLC的模拟量输出信号(0-10V或4-20mA)控制转速。 自动控制网www.eadianqi.com版权所有

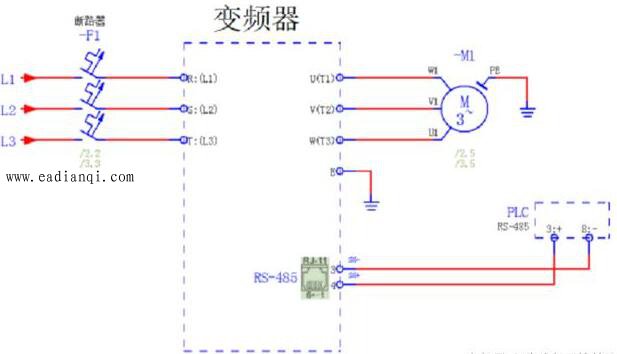

2)用通信方式 :大部分变频器都有通信接口(大多是RS485接口) 可以使用PLC的RS485(RS232是需要加转换器)与变频器的RS485接口通过通信方式控制 启动、停止、正转 、反转、调速。还可以通过这种方式修改变频器的参数。 本文来自www.eadianqi.com

变频器与PLC连接时的注意事项 本文来自www.eadianqi.com

自动化生产线中,当利用变频器构成自动控制系统进行控制时,很多情况下是需要采用PLC和变频器相配合使用,例如包装纸印刷、PCB板制作等。下面介绍变频器和PLC进行配合时所需注意的事项。

自动控制网www.eadianqi.com版权所有

1、对PLC本身应按规定的接线标准和接地条件进行接地,而且应注意避免和变频器使用共同的接地线,且在接地时使二者尽可能分开。

本文来自www.eadianqi.com

2、当电源条件不太好时,应在PLC的电源模块及输入/输出模块的电源线上接入噪音滤波器和降低噪音用的变压器等,另外,若有必要,在变频器一侧也应采取相应的措施。

本文来自www.eadianqi.com

3、当把变频器和PLC安装于同一操作柜中时,应尽可能使与变频器有关的电线和与PLC有关的电线分开。 本文来自www.eadianqi.com

4、通过使用屏蔽线和双绞线达到提高干扰的水平。 自动控制网www.eadianqi.com版权所有

PLC和变频器连接应用时,由于二者涉及到用弱电控制强电,因此,应该注意连接时出现的干扰,避免由于干扰造成变频器的误动作,或者由于连接不当导致PLC或变频器的损坏。 自动控制网www.eadianqi.com版权所有
