变频器PU接口外形与各引脚定义

时间:2018-10-25 18:47来源:www.eadianqi.com 编辑:自动控制网
1、PU接口与带有RS-485接口的计算机连接 计算机与单台变频器连接时,PU接口的连接如下图所示。在连接时,计算机的RS-485接口和变频器的PU接口都使用RJ45接头(俗称水晶头),中间的连接线使用10BASE-T电缆(如计算机联网用的双绞线)。 由于PU接口的引脚②和引脚
1、PU接口与带有RS-485接口的计算机连接
计算机与单台变频器连接时,PU接口的连接如下图所示。在连接时,计算机的RS-485接口和变频器的PU接口都使用RJ45接头(俗称水晶头),中间的连接线使用10BASE-T电缆(如计算机联网用的双绞线)。
由于PU接口的引脚②和引脚⑧的功能是为操作面板提供电源,在与计算机进行RS-485通讯时不用这些引脚。

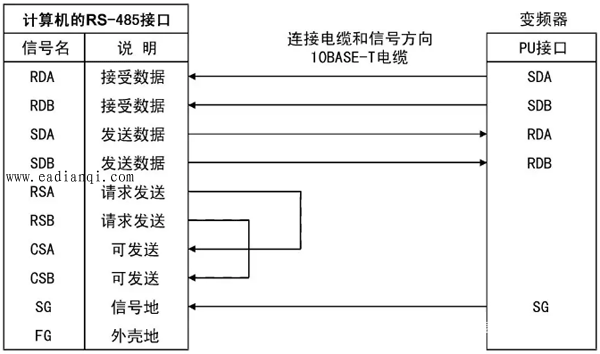

PU接口与RS-485接口的接线方法
PU接口与RS-485接口的接线方法

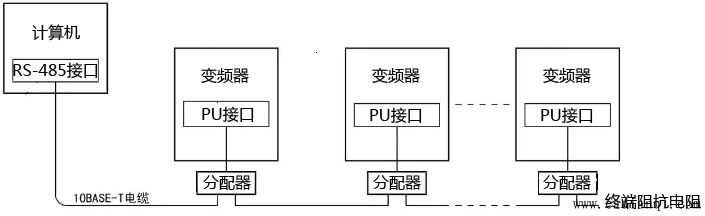

计算机与多台变频器连接时,PU接口的连接如下图所示。图中分配器的功能是将一路信号分成多路信号,另外,由于传送速度、距离的原因,可能会出现信号反射造成通信障碍,为此可给最后一台变频器的分配器安装终端阻抗电阻(100Ω)。
计算机与多台变频器连接

自动控制网www.eadianqi.com版权所有


计算机与多台变频器连接

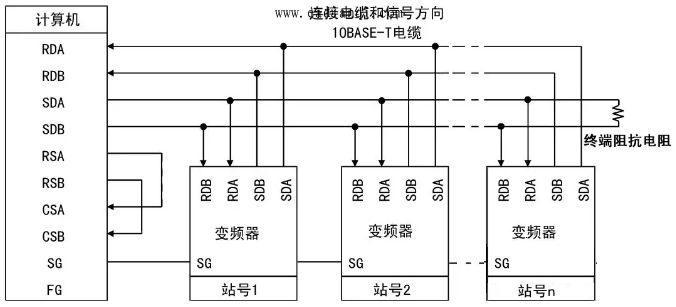

计算机与多台变频器接线方法
计算机与多台变频器接线方法
2、PU接口与带有RS-232C接口的计算机连接
由于大多数计算机不带RS-485接口,而带RS-232C接口(串口,又称COM口)的计算机较多,为了使带RS-232C接口的计算机也能与PU口连接,可使用RS-232C转 RS-485接口转换器。
