变频器STOP、CS和PC端子的使用方法

时间:2018-10-25 18:50来源:www.eadianqi.com 编辑:自动控制网
①STOP端子的使用 启动信号自保持的接线图(漏型逻辑) 需要进行停止控制时使用该端子。上图中的停止按钮是一个常闭按钮,当按下正转按钮时,STF端子会流出电流,途径是:STF端子流出正转按钮STOP端子停止按钮SD端子流入,STF端子有电流输出,表示该端子有正转
①STOP端子的使用
启动信号自保持的接线图(漏型逻辑)
启动信号自保持的接线图(漏型逻辑)
需要进行停止控制时使用该端子。上图中的停止按钮是一个常闭按钮,当按下正转按钮时,STF端子会流出电流,途径是:STF端子流出→正转按钮→STOP端子→停止按钮→SD端子流入,STF端子有电流输出,表示该端子有正转指令输入,变频器输出正转电源给电动机,让电动机正转。松开正转按钮,STF端子无电流输出,电动机停转。如果按下停止按钮,STOP、STF、STR端子均无法输出电流,无法启动电动机运转。
②CS端子的使用
端子CS-SD短接,在需要进行瞬时掉电再启动和工频电源与变频器切换时使用该端子。
例如在漏型逻辑下进行瞬时掉电再启动,先将端子CS-SD 短接,再将参数Pr.57设定为除“9999”以外的“瞬时掉电再启动自由运行时间”。

本文来自www.eadianqi.com


③PC端子的使用
使用PC、SD端子可向外提供直流24V电源时,PC为电源正极,SD为电源负极(公共端)。PC端可向外提供18V至26V直流电压,容许电流为0.1A。

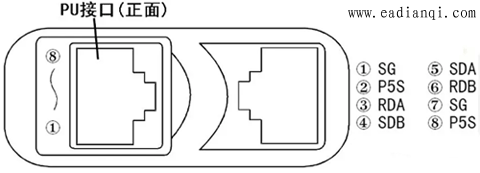

PU接口的连接
