直齿锥齿轮以大端模数为标准模数；
强度计算按齿宽中点处当量齿轮进行。

     二、受力分析

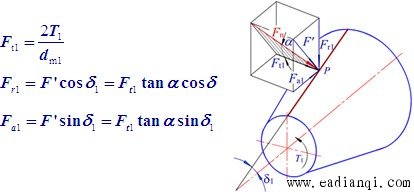

     直齿锥齿轮的轮齿受力分析模型如下图，将总法向载荷集中作用于齿宽中点处的法面截面内。可分解为圆周力，径向力和轴向力三个分力。
各分力计算公式：

     自动控制网www.eadianqi.com版权所有
     轴向力的方向总是由锥齿轮的小端指向大端。
     三、齿面接触强度计算
     二、受力分析

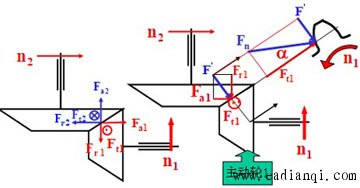

     各力方向： 和方向的判定与圆柱齿轮相同；的方向由小端指向大端。
     三、齿面接触强度计算

     四、齿根弯曲强度计算


     注意: 1、按当量齿数 查取。
     2、有关强度的说明与直齿轮相同。

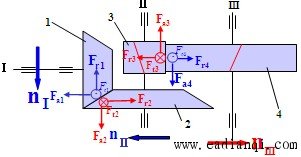

     例15 已知直齿锥齿轮—斜齿圆柱齿轮传动，输出轴Ⅲ转向如图，试：1、画出各齿轮受力方向；
     2、为使Ⅱ轴轴向力小，合理确定齿轮3、4 的旋向。

     注意：当n反向时，Ⅱ轴轴向力大。
     例16
     设计一圆盘给料机的开式直齿锥齿轮传动（轴交角∑＝90°）。已知小锥齿轮转速 ,传动比i=3.2小齿轮轴转矩。 自动控制网www.eadianqi.com版权所有
     解 ：开式传动的主要失效形式是磨粒磨损 和弯曲折断，目前只按弯曲疲劳强度进行计算。
     1.选择材料、确定许用弯曲应力[]
     小齿轮选用45钢、调质 ， 齿面硬度为240HBS 。由表9-7可得许用弯曲应力

     大齿轮选用45钢，正火，齿面硬度为180HBS。由表9-7可得许用弯曲应力

     2.确定载荷系数K考虑载荷有轻度冲击取K＝1.45
     3.选择齿数和齿宽系数

     取齿宽系数

自动控制网www.eadianqi.com版权所有


     4.查齿形系数比较
     当量齿数

     查表9-6得则

     因，应验算小齿轮
     5.计算平均模数由式(9-39)知

本文来自www.eadianqi.com


     6.确定大端模数由式(9-37)得：

     考虑磨损，取大端模数 m=3.5mm
     7.计算几何尺寸分度圆直径

     齿顶圆直径

     齿根圆直径

     锥距
     本文来自www.eadianqi.com
     齿顶角

     顶锥角
