曲柄摇杆机构应用实例

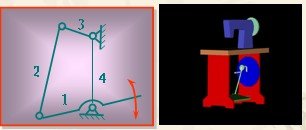

     例2.缝纫机脚踏板机构

     曲柄摇杆机构应用实例

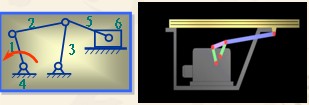

     例3.搅面机

     2、双曲柄机构应用实例
     例1：惯性筛

     双曲柄机构应用实例

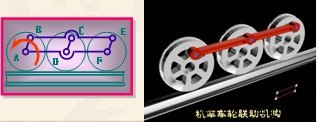

     例2.机车车轮的联动机构

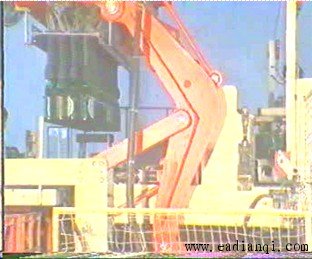

     3、双摇杆机构应用实例

本文来自www.eadianqi.com

     铸造用的翻箱机构

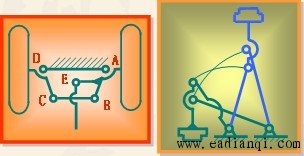

     等腰梯形机构:用于汽车，拖拉机的转向机构。

     曲柄摇杆机构
     在两连架杆中，一个为曲柄，另一个为摇杆。
     运动特点：一般曲柄主动，将连续转动转换为摇杆的摆动，但也可摇杆主动，曲柄从动。
     双曲柄机构
     两连杆架均为曲柄的四杆机构。
     运动特点：主动曲柄作等速转动时，一般从动曲柄变速回转。
     双摇杆机构
     两连杆架均为摇杆的四杆机构。
     四杆机构基本形式的应用
