二、周转轮系：齿圈固定

自动控制网www.eadianqi.com版权所有

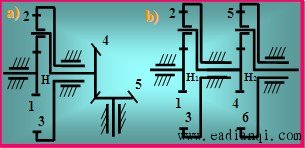

     周转轮系(齿圈不固定)

     二、周转轮系：
     轮系运转时，至少有一个齿轮的几何轴线绕其他固定轴线作回转运动。如图所示。

     基本周转轮系的组成：
     1、行星轮：
     几何轴线是运动的，至少有一个或有多个。如图中2构件。
     2、中心轮(太阳轮)：
     与行星轮啮合的齿轮,用“K”表示。 最多有两个；特殊时有一个。 如图中1、3构件。
     3、系杆(转臂)：
     支持行星轮的构件。用“H”表示。只有一个。轴线OO为主轴线。 自动控制网www.eadianqi.com版权所有

     三、复合轮系（混合轮系）：
     在轮系中，既包含定轴轮系部分，又包含周转轮系部分；或是由几个基本周转轮系组成的轮系。

     本章主要讨论上述几种轮系的传动比的计算。

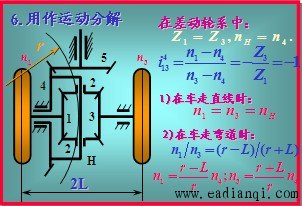

     轮系的功用
