基准是用来确定生产对象（工件）上几何要素间的几何关系所依据的那些点、线、面。根据基准的作用不同，可分为两类：设计基准和工艺基准。
一、设计基准 自动控制网www.eadianqi.com版权所有
在设计图样上所采用的基准称为设计基准。 自动控制网www.eadianqi.com版权所有
图1所示的轴套零件，外圆和内孔的设计基准是它们的轴心线；端面A是端面B、C的设计基准；内孔D的轴心线是 自动控制网www.eadianqi.com版权所有
对于某一个位置要求（包括两个表面之间的尺寸或者位置精度）而言，在没有特殊指明的情况下，它所指向的两个表面之间常常是互为设计基准的。如图1中，对于尺寸 本文来自www.eadianqi.com
零件上某一点、线、面的位置常有好几个尺寸（或位置公差）来确定，此时对应于每一个要求便有一个设计基准。 本文来自www.eadianqi.com

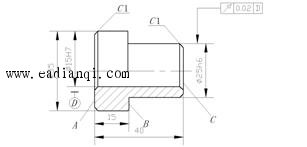

图1 轴套 自动控制网www.eadianqi.com版权所有 二、工艺基准 本文来自www.eadianqi.com
零件在工艺过程中所采用的基准，称为工艺基准。按其用途不同又可分为定位基准、测量基准、装配基准和工序基准。 自动控制网www.eadianqi.com版权所有
（1）定位基准：在加工中用作定位的基准，称为定位基准。定位基准一般是由工艺人员选定的。 本文来自www.eadianqi.com
（2）测量基准：测量工件时所采用的基准，称为测量基准。如图1所示，工件以内孔套在心轴上测量外圆 本文来自www.eadianqi.com （3）装配基准：装配时用来确定零件或部件在产品中的相对位置所采用的基准，称为装配基准。 本文来自www.eadianqi.com （4）工序基准：在工序图上，用来确定本工序所加工表面加工后的尺寸、形状、位置的基准称为工序基准。工序基准应当尽量与设计基准相重合，当考虑定位或试切测量方便时也可以与定位基准或测量基准相重合。 本文来自www.eadianqi.com |
外圆径向圆跳动的设计基准。
来说，A面是C面得设计基准，也可以认为C面是A面得设计基准。
和
