交流接触器安装注意事项和使用维护经验

时间:2020-06-08 08:28来源:www.eadianqi.com 编辑:自动控制网
本文分享交流接触器安装注意事项和使用维护经验,掌握这些电工基础,对仪表工和电工有所帮助。 1、交流接触器安装注意事项 ①安装前应检查接触器铭牌,确定额定电压、额定电流、额定功率、线圈电压是否符合使用要求,并检查产品的绝缘电阻。 ②用手推动交流接
本文分享交流接触器安装注意事项和使用维护经验,掌握这些电工基础,对仪表工和电工有所帮助。
1、交流接触器安装注意事项
①安装前应检查接触器铭牌,确定额定电压、额定电流、额定功率、线圈电压是否符合使用要求,并检查产品的绝缘电阻。
②用手推动交流接触器活动部件时,动作应灵活,没有卡滞现象,检查有无杂物落入接触器内部。
③交流接触器一般应垂直安装,其倾斜角不得超过5°,否则会影响其动作特性。
④安装和接线时,注意勿使零件或杂物掉入接触器内部;固定交流接触器应在配电板上打孔攻丝,不可采用螺母固定方式;螺钉应加弹簧垫圈与平垫圈,并拧紧螺钉,以防松脱。
⑤检查接线正确后,应在主触点不带电的情况下操作几次,观察动作是否正常。

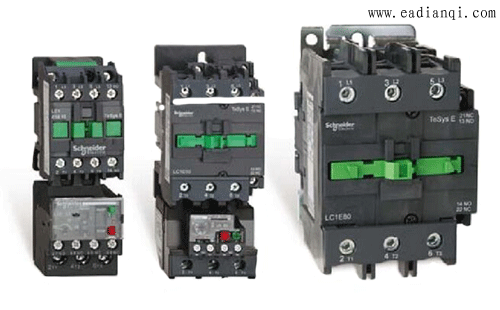

交流接触器
2、交流接触器的使用及维护 自动控制网www.eadianqi.com版权所有
①经常检查交流接触器各部分有无尘垢,尘垢积多了会使绝缘电阻下降,测量相间绝缘电阻,阻值应不低于10MΩ。铁心极面处尘垢积多了,会影响交流接触器的正常动作。有灰尘时,可用压缩空气或皮老虎吹,也可用毛刷刷,切忌用湿布擦拭,以免发生触电事故。
②定期检查交流接触器可动部件有无卡住,各紧固件及接线端有无松动。检查灭弧罩是否破损、松脱,位置是否变化,灭弧罩缝隙内有无杂物。触点表面应保持清洁,不允许涂油。检查主触点或辅助触点动作是否灵活,有无松动脱落,发现问题及时处理或更换。
③检查线圈绝缘有无变色、老化现象,线圈表面温度不应超过65℃。线圈和触点的温升,有条件时可用红外成像仪进行检测,来发现发热隐患。若发现温升过高,要及时查明原因进行处理。
【小经验】
继电器和接触器触点的检查
继电器和接触器触点最常见的故障是:接触电阻增大、触点闭合但不通、触点烧坏。检查时给线圈通入额定电压,用万用表的电阻挡测量触点导通时的电阻,正常时接近0Ω,如果有数欧姆电阻值,则应视为有故障,应进行处理或更换。
