交流接触器铭牌参数怎样看

时间:2020-06-08 08:28来源:www.eadianqi.com 编辑:自动控制网
下图是苏州西门子电器有限公司某型号交流接触器铭牌,本文以此铭牌为例说说参数及其含义: ◆SIEMENS为产品品牌 ◆3TH82 53-0X为接触器型号 ◆IEC 60947-5-1指的是生产过程的规范 ◆GB 14048.5指的是国家和行业的标准 ◆NO指常开点;NC指常闭点;5NO+3NC指有5

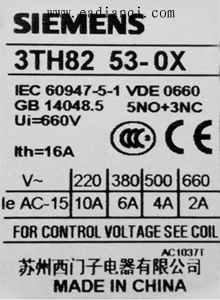

下图是苏州西门子电器有限公司某型号交流接触器铭牌,本文以此铭牌为例说说参数及其含义:
交流接触器铭牌
◆SIEMENS为产品品牌
◆3TH82 53-0X为接触器型号
◆IEC 60947-5-1指的是生产过程的规范
◆GB 14048.5指的是国家和行业的标准
◆NO指常开点;NC指常闭点;5NO+3NC指有5组常开点+3组常闭点
◆Ui=660V指额定绝缘电压Ui=660V
◆Ith=16A指约定发热电流Ith=16A
◆A~指交流
◆Ue指额定工作电压
◆Ie指额定工作电流
◆AC-15指的是交流接触器的使用类别
不同的电气设备,其负载性质及通断过程的电流差别很大,选用的交流接触器要能适合相应类型负载的要求。昌晖仪表在此列举了接触器和电动机启动器(主电路)的使用类别代号与典型用途,供大家参考:
AC-1类别接触器典型用途:无感或微感负载、电阻炉;
AC-2类别接触器典型用途:绕线式感应电动机的起动、分断;
本文来自www.eadianqi.com

AC-3类别接触器典型用途:笼型感应电动机的起动、运转中分断
AC-4类别接触器典型用途:笼型感应电动机的起动、反接制动或反向运转、点动
AC-5a类别接触器典型用途:放电灯的通断;
AC-5b类别接触器典型用途:白炽灯的通断;
AC-6a类别接触器典型用途:变压器的通断;
AC-6b类别接触器典型用途:电容器组的通断;
AC-7a类别接触器典型用途:家用电器和类似用途的低感负载;
AC-7b类别接触器典型用途:家用的电动机负载;
AC-8a类别接触器典型用途:具有手动复位过载脱扣器的密封制冷压缩机中的电动机控制;
AC-8b类别接触器典型用途:具有手动复位过载脱扣器的密封制冷压缩机中的电动机控制;
DC-1类别接触器典型用途:无感或微感负载、电阻炉;
DC-3类别接触器典型用途:并激电动机的起动、反接制动或反向运转、点动、电动机在动态中分断;
DC-5类别接触器典型用途:串激电动机的起动、反接制动或反向运转、点动、电动机在动态中分断;
DC-6类别接触器典型用途:白炽灯的通断
◆Pe指额定功率
