变频器结构原理图解

时间:2018-10-25 18:43来源:www.eadianqi.com 编辑:自动控制网
变频器的功能是将工频(50Hz或60Hz)交流电源转换成频率可变的交流电源提供给电动机,通过改变交流电源的频率来对电动机进行调速控制。变频器种类很多,主要可分为两类:交-直-交型变频器和交-交型变频器。 交-直-交型变频器利用电路先将工频电源转换成直流电

变频器的功能是将工频(50Hz或60Hz)交流电源转换成频率可变的交流电源提供给电动机,通过改变交流电源的频率来对电动机进行调速控制。变频器种类很多,主要可分为两类:交-直-交型变频器和交-交型变频器。
交-直-交型变频器利用电路先将工频电源转换成直流电源,再将直流电源转换成频率可变的交流电源,然后提供给电动机,通过调节输出电源的频率来改变电动机的转速。
交-直-交型变频器的典型结构框图
交-直-交型变频器的典型结构框图
交-交型变频器利用电路直接将工频电源转换成频率可变的交流电源并提供给电动机,通过调节输出电源的频率来改变电动机的转速。

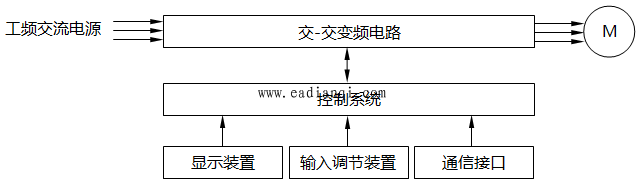

交-交型变频器的典型结构框图 自动控制网www.eadianqi.com版权所有
交-交型变频器的典型结构框图
交-交变频电路一般只能将输入交流电频率降低输出,而工频电源频率本来就低,所以交-交型变频器的调速范围很窄,另外这种变频器要采用大量的晶闸管等电力电子器件,导致装置体积大、成本高,故交-交型变频器使用远没有交-直-交型变频器广泛,因此主要介绍交-直-交型变频器。 自动控制网www.eadianqi.com版权所有
