理想电流源

时间:2017-04-26 09:39来源:www.eadianqi.com 编辑:自动控制网
理想电流源简称为电流源,是一个二端元件,它有两个基本特点: (1)无论它的外电路如何变化,它的输出电流为恒定值I S ,或为一定时间的函数i S (t)。 (2)电流源两端的电压虽是任意的,但仅由它本身是不能决定的,还取决于与之相连接的外部电路,有时甚

理想电流源简称为电流源,是一个二端元件,它有两个基本特点: 本文来自www.eadianqi.com

(1)无论它的外电路如何变化,它的输出电流为恒定值IS,或为一定时间的函数iS(t)。 本文来自www.eadianqi.com

(2)电流源两端的电压虽是任意的,但仅由它本身是不能决定的,还取决于与之相连接的外部电路,有时甚至完全取决于外电路。

本文来自www.eadianqi.com

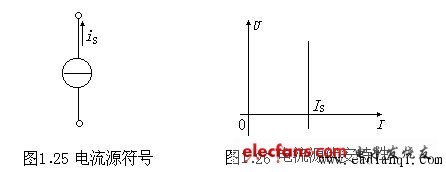

电流源在电路图中的符号如图1.25所示,其中电流源的电流用is表示,电流源的端电压为uS。若is(t)的大小和方向都不随时间变化称为直流电流源,其电流用IS表示。

自动控制网www.eadianqi.com版权所有

自动控制网www.eadianqi.com版权所有

直流电流源的伏安特性如图1.26所示,它是一条以I为横坐标且垂直于I轴的直线,表明其端电压由外电路决定,不论其端电压为何值,直流电流源输出电流总为IS

自动控制网www.eadianqi.com版权所有

is(t)=0的电流源是电流保持为零、电压由其外电路决定的二端元件,因此,is(t)=0的电流源就相当于R=∞的电阻元件。在实际应用中,可以用一条开路导线来代替is(t)=0的电流源。 自动控制网www.eadianqi.com版权所有

同样,在实际应用中,不能将is(t)不相等的电流源串联,也不能将is(t)≠0的电流源开路。
