理想电压源

时间:2017-04-26 09:39来源:www.eadianqi.com 编辑:自动控制网
理想电压源简称为电压源,是一个二端元件,它有两个基本特点: (1)无论它的外电路如何变化,它两端的输出电压为恒定值U S ,或为一定时间的函数u s (t)。 (2)通过电压源的电流虽是任意的,但仅由它本身是不能决定的,还取决于与之相连接的外部电路,有

理想电压源简称为电压源,是一个二端元件,它有两个基本特点: 本文来自www.eadianqi.com

(1)无论它的外电路如何变化,它两端的输出电压为恒定值US,或为一定时间的函数us(t)。 本文来自www.eadianqi.com

(2)通过电压源的电流虽是任意的,但仅由它本身是不能决定的,还取决于与之相连接的外部电路,有时甚至完全取决于外电路。

本文来自www.eadianqi.com

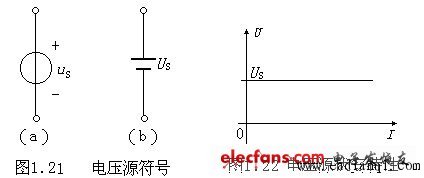

电压源在电路图中的符号如图1.21(a)所示,其电压用us表示。若us(t)的大小和方向都不随时间变化称为直流电压源,其电压用US表示。图1.21(b)是直流电压源的另一种符号,且长线表示参考正极性,短线表示参考负极性。

自动控制网www.eadianqi.com版权所有



本文来自www.eadianqi.com

直流电压源的伏安特性如图1.22所示,它是一条以I为横坐标且平行于I轴的直线,表明其电流由外电路决定,不论电流为何值,直流电压源端电压总为US

本文来自www.eadianqi.com

us(t)=0的电压源是电压保持为零、电流由其外电路决定的二端元件,因此,us(t)=0的电压源可相当于R=0的电阻元件。在实际应用中,可以用一条短路导线来代替us(t)=0的电压源。 自动控制网www.eadianqi.com版权所有

同样,在实际应用中,不能将us(t)不相等的电压源并联,也不能将us(t)≠0的电压源短路。

自动控制网www.eadianqi.com版权所有
