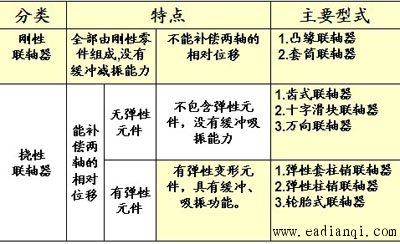

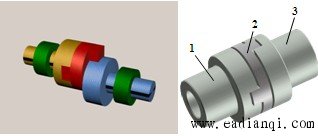

1、刚性联轴器 ①凸缘联轴器  凸缘联轴器是把两个带有凸缘的半联轴器用键分别与两轴连接，然后再用螺栓把两个半联轴器联成一体，以传递运动和转矩 。 特点：结构简单，传递的转矩较大.常用于低转速、无冲击、轴的刚度大、对中性较好的场合。 刚性联轴器 ②夹壳联轴器  夹壳联轴器是由两个纵向剖分的半圆筒形的夹壳组成，并用螺栓锁紧成一体，靠摩擦力来传递运动和转矩。 刚性联轴器的主要优点是结构简单，能传递较大转矩，但由于没有弹性，在传递转矩时，也传递冲击;安装精度要求高.通常用于振动较小，速度较低，两轴能较好对中性的场合。 2.无弹性元件挠性联轴器 自动控制网www.eadianqi.com版权所有 ①滑块联轴器 滑块联轴器以滑块构成动连接来实现补偿两轴相对位移的要求。 比较典型的是十字滑块联轴器。 组成和工作原理：它由两个端面开有径向凹槽的半联轴器1、3和一个两面带凸牙的中间盘2所组成。中间盘两面的方形凸牙互相垂直成十字形滑块，嵌配在两半联轴器的滑槽中。由于十字滑块可在凹形滑槽中滑动，因此可补偿安装及运转时两轴间的相对位移。  滑块联轴器 滑块联轴器具有结构简单、径向尺寸小的特点,但工作面易磨损,一般适用于两轴平行、径向位移较大、工作时冲击较小和转速不高的场合。 2.无弹性元件挠性联轴器 本文来自www.eadianqi.com ②万向联轴器 万向联轴器具有多种结构型式，目前最常用的是十字轴式万向联轴器。 万向联轴器由两个叉形零件和一个中间十字轴组成，十字轴与两个叉形接头分别组成活动铰链，当一轴位置固定后，另一轴可以在任意方向偏斜一角度。  万向联轴器允许两轴间有较大的角位移,两轴夹角最大可达40o～45o.但  万向联轴器  当中间轴两端叉平面共面，且  时， 自动控制网www.eadianqi.com版权所有 2.无弹性元件挠性联轴器 双万向联轴器  双万向联轴器实现等速传动的条件： ①中间轴的两叉头必须位于同一平面内， ②使主、从动轴与中间轴之间的夹角 相等。 这样就可以保证  ，从而避免了动载荷的产生。万向联轴器结构紧凑,适合两轴有较大偏斜角或在工作中有较大角位移的地方，广泛应用于汽车、拖拉机、机车及组合机床等机械传动系统中 双万向联轴器应用  2.无弹性元件挠性联轴器 自动控制网www.eadianqi.com版权所有 ③齿式联轴器 齿式联轴器是由两个具有外齿的半联轴器和两个带内齿及凸缘的外壳组成，两外壳用螺栓相连接。工作时，依靠内、外轮齿啮合来传递转矩。 由于半联轴器的外齿齿顶加工成球面，且球面中心位于轴线上，使啮合齿间具有较大的齿侧间隙，所以它具有良好的综合位移补偿能力。  齿式联轴器 齿式联轴器能传递很大的转矩，并能补偿较大的综合位移,安装精度要求不高,但它结构复杂、重量较大,故广泛应用在低速重型机械中。 3.有弹性元件挠性联轴器 ①弹性套柱销联轴器 弹性套柱销联轴器在结构上与凸缘联轴器相似，只是用弹性套柱销代替了联接螺栓。具有一定的补偿两轴线相对偏移和缓冲减振的性能，但弹性套易磨损，寿命较短。  本文来自www.eadianqi.com 弹性套柱销联轴器制造容易、装拆方便、成本较低，多用于启动频繁、载荷平稳、转速较高的场合。如电动机与减速器、水泵或鼓风机的连接。 3.有弹性元件挠性联轴器 ②弹性柱销联轴器 弹性套柱销联轴器中的弹性套极易损坏，可采用尼龙柱销来代替，为了防止柱销滑出，在柱销两端配置挡板。  弹性柱销联轴器 弹性柱销联轴器结构简单，制造安装方便，有缓冲和吸振能力。允许被连接两轴有一定的轴向位移以及少量的径向位移和角位移，适用于起动频繁，经常双向运转，转速较高的场合。 3.有弹性元件挠性联轴器 ③轮胎联轴器 轮胎联轴器两圆盘间的弹性元件为橡胶制成的轮胎，两端用压板及螺钉分别压在两半联轴器上。它的径向尺寸较大，但轴向尺寸较小。 本文来自www.eadianqi.com  轮胎联轴器 轮胎联轴器富有弹性，具有良好的吸振和缓冲能力，运转时无噪声，允许被连接两轴偏斜和相对位移的补偿量大。适用于起动频繁，双向运转及潮湿多尘处。 联轴器的分类、特点及主要型式  综上所述： 刚性联轴器要求被连接两轴要严格对中，没有补偿两轴线相对位移的能力，也不能缓冲吸振。 挠性联轴器可补偿两轴相对位移，有弹性元件挠性联轴器，还具有缓冲和吸振作用。 |
