1、分度圆直径： 2、齿顶圆直径和齿根圆直径： 齿顶高和齿根高  齿顶圆直径  齿根圆直径  3、中心距：  ∴改变中心距的方法：1）调节β大小；2）采用变位 注 对斜齿轮在端面上可直接用直齿圆柱齿轮公式，但须代入端面参数；而斜齿轮的法面参数为标准值，故须将法面参数换算到端面上。

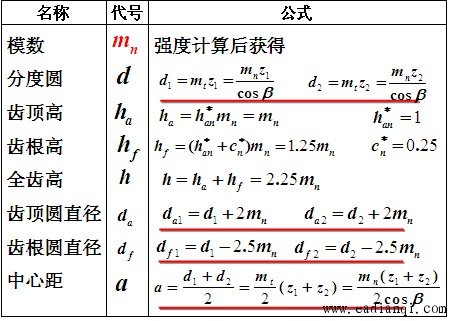

外啮合标准斜齿圆柱齿轮各部分几何尺寸 自动控制网www.eadianqi.com版权所有
 |
|
1、分度圆直径： 2、齿顶圆直径和齿根圆直径： 齿顶高和齿根高 齿顶圆直径 齿根圆直径 3、中心距： ∴改变中心距的方法：1）调节β大小；2）采用变位 注 对斜齿轮在端面上可直接用直齿圆柱齿轮公式，但须代入端面参数；而斜齿轮的法面参数为标准值，故须将法面参数换算到端面上。
外啮合标准斜齿圆柱齿轮各部分几何尺寸 自动控制网www.eadianqi.com版权所有
|
