本文基于漏电开关故障跳闸现象进行了深入分析，意在呼吁漏电开关故障跳闸后，万万不可将漏电保护开关的漏电流检测环节摘掉。应根据故障跳闸现象，分析故障跳闸原因，找出解决故障方法。漏电开关故障跳闸现象大致有 6 种： 第 1 种，用电设备本身绝缘损坏，导致用电时发生漏电开关故障跳闸现象； 第 2 种，线路潮湿绝缘强度降低，导致非用电时漏电开关故障跳闸现象； 第 3 种，人身意外触电，导致漏电开关故障跳闸现象； 第 4、5、6 种，施工安装时接线不正确，导致用电时发生漏电开关故障跳闸现象。 详细分析如下： 自动控制网www.eadianqi.com版权所有

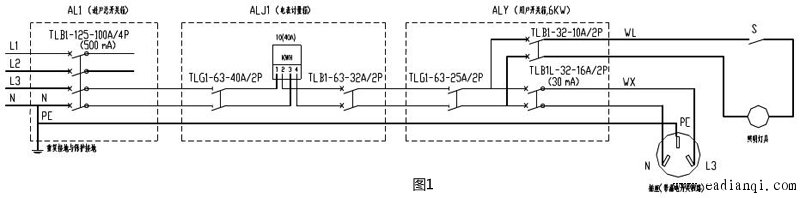

第 1 种：用电设备本身绝缘损坏而漏电（设备中的 N 线与 PE 线短接）。如图 1 所示。故障现象：插座回路用电时，插座回路漏电开关跳闸。 故障原因：经分析线路接线正确无误，故判断为用电设备本身绝缘损坏而漏电（设备中的 N 线 与 PE 线短接） 。 自动控制网www.eadianqi.com版权所有 解决方法：更换或维修用电设备。 本文来自www.eadianqi.com 第 2 种：线路潮湿绝缘强度降低。如图 1 所示。 故障现象：不用电时，也出现 AL1 中的总漏电开关或插座回路漏电开关跳闸。 故障原因：经分析，线路潮湿绝缘强度降低，导致漏电流超过了漏电开关允许漏电流值。也可 能因线路短路所致。 自动控制网www.eadianqi.com版权所有 解决方法：烘干线路，提高绝缘强度。检查线路若是短路所致，排除短路故障。 自动控制网www.eadianqi.com版权所有 第 3 种：有人触电，出现 AL1 中的总漏电开关或插座回路漏电开关跳闸。如图 1 所示。 故障现象：AL1 中的总漏电开关或插座回路漏电开关跳闸。 故障原因：有人触电。 自动控制网www.eadianqi.com版权所有 解决方法：加强全民用电安全教育，避免触电事故发生。 自动控制网www.eadianqi.com版权所有

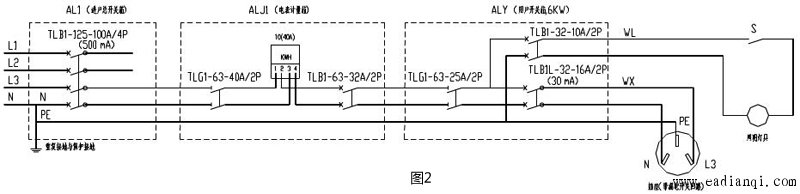

本文来自www.eadianqi.com 第 4 种：施工安装时接线不正确，照明回路中将 N 线接到 PE 线上了。如图 2 所示。 故障现象：插座回路能正常用电，照明回路用电时，AL1 中的总漏电开关跳闸。 故障原因： 经分析， 施工安装时线路接线有误， 不正确。 将照明回路中的 N 线误接到 PE 线上了。 本文来自www.eadianqi.com 解决方法：将照明回路中的 PE 线改接到 N 线上。 本文来自www.eadianqi.com
解决方法：将插座盒中的 N 线与 PE 线对调。 自动控制网www.eadianqi.com版权所有
解决方法：在 AL1 箱的总漏电开关负荷端，将 N 线与 PE 线对调。 自动控制网www.eadianqi.com版权所有  自动控制网www.eadianqi.com版权所有 |
