电力线路的参数和等值电路

时间:2016-04-22 08:21来源:www.eadianqi.com 编辑:自动控制网
1.力线路的参数 (1)电阻、电感(电抗)线路的电感以电抗的形式计算、电导、电容(电纳)而线路的电容则以电纳的形式计算。 电力线路的参数是均匀分布,电阻、电抗、电导和电纳都是沿线路长度均匀分布的。 (2)工程上: 1)线路的电阻: 式中,l:导线的长度,

1.力线路的参数

(1)电阻、电感(电抗)线路的电感以电抗的形式计算、电导、电容(电纳)而线路的电容则以电纳的形式计算。

本文来自www.eadianqi.com

电力线路的参数是均匀分布,电阻、电抗、电导和电纳都是沿线路长度均匀分布的。

本文来自www.eadianqi.com

(2)工程上:

本文来自www.eadianqi.com

1)线路的电阻: 自动控制网www.eadianqi.com版权所有

式中,l:导线的长度,r1:单位长度的电阻。 自动控制网www.eadianqi.com版权所有

2)线路的电抗:阻碍电流流动的能力用电抗来度量。用每相导线单位长度的电抗进行计算。 自动控制网www.eadianqi.com版权所有

3)线路的电导阻 :由沿绝缘子的泄漏电流和电晕现象决定的。用单位长度的电导进行计算。 本文来自www.eadianqi.com

4)线路的电纳 :导线之间及导线对大地之间的电容决定。

自动控制网www.eadianqi.com版权所有

2.电线路的等值电路与基本方程

本文来自www.eadianqi.com

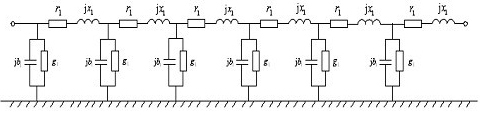

输电线路在正常运行时三相参数是相等的,可以只用其中的一相作出等值电路。电力线路的单相等值电路如图2。

自动控制网www.eadianqi.com版权所有

图2 电力线路的单相等值电路

(1)短线路的等值电路与基本方程

本文来自www.eadianqi.com

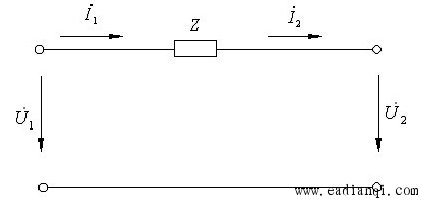

由于电压不高,这种线路电纳的影响不大,可略去。因此短线路的参数只有一个串联总阻抗。短线路的等值电路见图3。 自动控制网www.eadianqi.com版权所有

图3 短线路的等值电路

(2)中等长度线路的等值电路与基本方程 自动控制网www.eadianqi.com版权所有

这种线路电压较高,线路的电纳一般不能忽略,等值电路常为Π形等值电路,如图4。

本文来自www.eadianqi.com

图4 中等长度的等值电路

(3)长线路的等值电路

自动控制网www.eadianqi.com版权所有

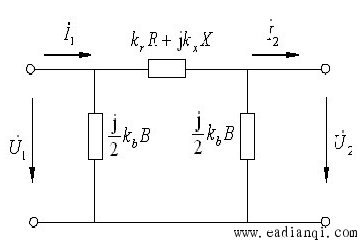

必须考虑分布参数特性的影响。将分布参数乘以适当的修正系数就变成了集中参数,从而绘出用集中参数表示的等值电路,见图5。

自动控制网www.eadianqi.com版权所有
