固态继电器工作原理

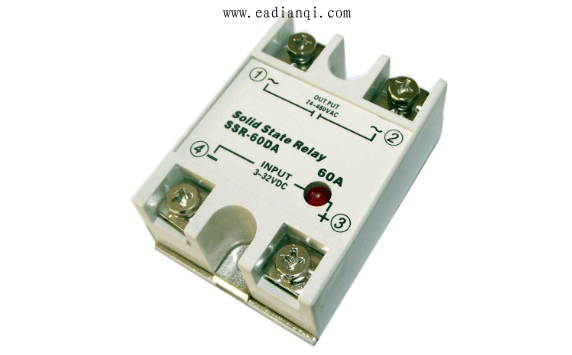

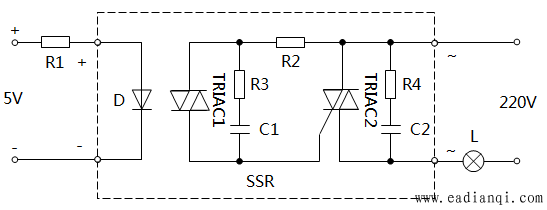

固态继电器按负载类型可分为交流型AC-SSR)和直流型(DC-SSR)两类。它们分别用在交流或直流电源上做负载的开关,不能混用。昌晖仪表仅介绍最常用的交流固态继电器。交流固态继电器外形及原理如图1所示,从图可看出它是一种四端有源器件,有两个输入控制端,两个输出受控端。它既有放大驱动作用,又有隔离作用。它采用光电隔离器对输入输出之间进行电气隔离。在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。 自动控制网www.eadianqi.com版权所有
固态继电器工作原理

固态继电器分类

交流固体继电器按开关方式分有电压过零导通型(简称过零型)和随机导通型(简称随机型);按输出开关元件分有双向可控硅输出型(普通型)和单向可控硅反并联型(增强型);按安装方式分有印刷线路板上用的针插式(自然冷却,不必带散热器)和固定在金属底板上的装置式(靠散热器冷却);另外输入端又有宽范围输入(DC3-32V)的恒流源型和串电阻限流型等。

①过零型与随机型固态继电器的区别
当输入端施加有效的控制信号时,随机型固态继电器输出端立即导通(速度为微秒级),而过零型固态继电器则要等到负载电压过零区域(约±15V)时才开启导通。当输入端撤消控制信号后,过零型和随机型固态继电器均在小于维持电流时关断。虽然过零型固态继电器有可能造成最大半个周期的延时,但却减少了对负载的冲击和产生的射频干扰,成为理想的开关器件,在“单刀单掷”的开关场合中应用最为广泛。随机型固态继电器的特点是反应速度快,它可以控制移相触发脉冲达到方便地改变交流电网电压,从而应用于精确地调温、调光等阻性负载及部分感性负载场合。 本文来自www.eadianqi.com

②双向可控硅输出的普通型与单向可控硅反并联输出的增强型的区别
