固态继电器原理、分类、选择、使用和维护(2)

时间:2020-06-08 08:30来源:www.eadianqi.com 编辑:自动控制网
在感性负载的场合,当SSR由通态关断时,由于电流、电压的相位不一致,将产生一个很大的电压上升率dv/dt(换向dv/dt)加在双向可控硅两端,如此值超过双向可控硅的换向dv/dt指标(典型值为10V/s)则将导致延时关断,甚至
在感性负载的场合,当SSR由通态关断时,由于电流、电压的相位不一致,将产生一个很大的电压上升率dv/dt(换向dv/dt)加在双向可控硅两端,如此值超过双向可控硅的换向dv/dt指标(典型值为10V/μs)则将导致延时关断,甚至失败。而单向可控硅为单极性工作状态,只受静态电压上升率dv/dt(典型值为100V/μs)影响,由两只单向可控硅反并联构成的增强型SSR比由一只双向可控硅构成的普通型SSR的换向dv/dt有了很大提高,因此在感性或容性负载场合宜选取增强型SSR。


自动控制网www.eadianqi.com版权所有

固态继电器使用场合
固体继电器目前已广泛应用于计算机外围接口装置,电炉加热恒温系统,数控机械,遥控系统、工业自动化装置;信号灯、闪烁器、照明舞台灯光控制系统;仪器仪表、医疗器械、复印机、自动洗衣机;自动消防,保安系统,以及作为电网功率因素补偿的电力电容的切换开关等等,另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。

固态继电器优缺点

本文来自www.eadianqi.com

固体继电器工作可靠,寿命长,无噪声,无火花,无电磁干扰,开关速度快,抗干扰能力强,且体积小,耐冲击,耐振荡,防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容,以微小的控制信号达到直接驱动大电流负载。主要不足是存在通态压降(需相应散热措施),有断态漏电流,交直流不能通用,触点组数少,另外过电流、过电压及电压上升率、电流上升率等指标差。

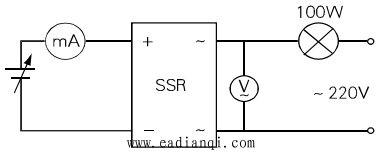

交流固态继电器基本性能测试电路
一般情况下,万用表不能判别SSR 的好坏,正确的方法采用图2的测试电路:当输入电流为零时,电压表测出的电压为电网电压,电灯不亮(灯泡功率须25W以上);当输入电流达到一定值以后,电灯亮,电压表测出的电压为 SSR 导通压降(在3V以下)。(请初次使用者务必注意:因SSR内部有RC回路而带来漏电流,因此不能等同于普通触点式的继电器、接触器,请参考后面的注意事项)。

本文来自www.eadianqi.com


交流固态继电器基本性能测试电路

固态继电器的选择

固态继电器型号命名尚未统一,选型时要参阅厂家的说明书,在参数选择时应考虑如下条件。
