常用电工仪表有哪些?常用电工仪表测量与使用方法图解

时间:2017-05-20 17:54来源:www.eadianqi.com 编辑:自动控制网
按照测量方法分,电工仪表主要分为直读式仪表和比较式仪表。 直读式仪表:根据仪表指针所指位置从刻度盘上直接读数,如电流表、万用表、兆欧表等。 比较式仪表:将被测量与已知的标准量进行比较来测量,如电桥、接地电阻测量仪等 。 其他分类方法 (1)按读

按照测量方法分,电工仪表主要分为直读式仪表和比较式仪表。
直读式仪表:根据仪表指针所指位置从刻度盘上直接读数,如电流表、万用表、兆欧表等。
比较式仪表:将被测量与已知的标准量进行比较来测量,如电桥、接地电阻测量仪等 。
其他分类方法
(1)按读数方式可分为指针式、光标式、数字式等;
(2)按安装方式可分为携带式和固定安装式;
(3)按仪表防护性能可分为:普通型、防尘型、防溅型、防水型、水密型、气密型、隔爆型等七种;
(4)按仪表测量的参数可分为:电流表、电压表、功率表、电度表、欧姆表、兆欧表等。
(5)按被测物理量性质分类,可分为直流电表、交流电表和交直流电表。交流电表一般都是按正弦交流电的有效值标度的。 自动控制网www.eadianqi.com版权所有

本文介绍几种电工常用的仪表使用方法及注意事项,主要有万用表、欧姆表、电压表、电流表、电阻测量仪等的简单介绍。
  一、万用表的使用方法

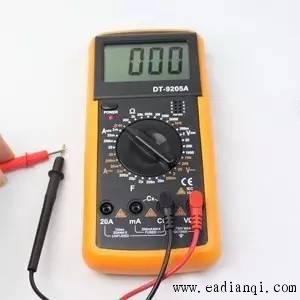

  万用表能测量直流电流、直流电压、交流电压和电阻等,有的还可以测量功率、电感和电容等,是电工最常用的仪表之一。 本文来自www.eadianqi.com

  电工仪表知识 本文来自www.eadianqi.com

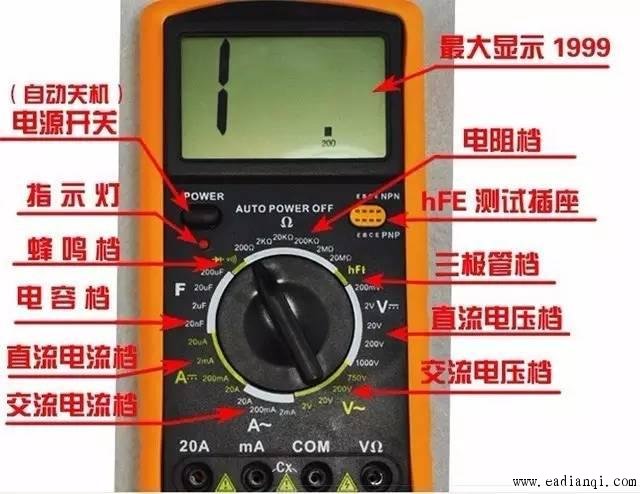

  1、万用表的基本结构及外形
  万用表主要由指示部分、测量电路和转换装置三部分组成。指示部分通常为磁电式微安表,俗称表头;测量部分是把被测的电量转换为适合表头要求的微小直流电流,通常包括分流电路、分压电路和整流电路;不同种类电量的测量及量程的选择是通过转换装置来实现的。

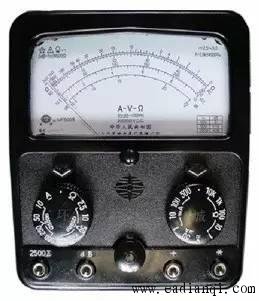

  500型万用表↓

自动控制网www.eadianqi.com版权所有

  电工仪表知识

本文来自www.eadianqi.com

  2、万用表的使用方法
  (1)端钮(或插孔)选择要正确
  红 色表笔连接线要接到红色端钮上(或标有“+”号插孔内),黑色表笔的连接线应接到黑色端钮上(或接到标有“—”号插孔内),有的万用表备有交直流2500 伏的测量端钮,使用时黑色测试棒仍接黑色端钮(或“—”的插孔内),而红色测试棒接到2500伏的端钮上(或插孔内)。
