(1)线路对地的绝缘电阻 将兆欧表的接地接线柱(即E接线柱)可靠地接地(一般接到某一接地体上),将线路接线柱(即L接线柱)接到被测线路上,如下图所示。 连接好后,顺时针摇动兆欧表,转速逐渐加快,保持在约12

  (1)线路对地的绝缘电阻
  将兆欧表的“接地”接线柱(即E接线柱)可靠地接地(一般接到某一接地体上),将“线路”接线柱(即L接线柱)接到被测线路上,如下图所示。
  连接好后,顺时针摇动兆欧表,转速逐渐加快,保持在约120转/分后匀速摇动,当转速稳定,表的指针也稳定后,指针所指示的数值即为被测物的绝缘电阻值。
  实际使用中,E、L两个接线柱也可以任意连接,即E可以与接被测物相连接,L可以与接地体连接(即接地),但G接线柱决不能接错。

自动控制网www.eadianqi.com版权所有

  电工仪表知识 本文来自www.eadianqi.com

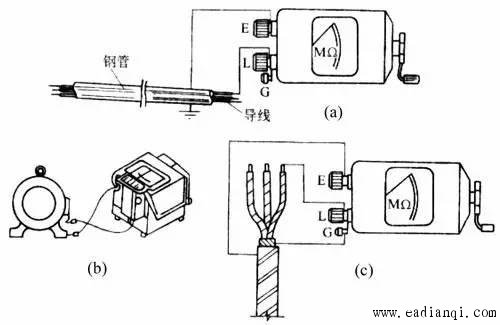

  (a)测量线路的绝缘电阻
  (b)测量电动机绝缘电阻
  (c)测量电缆绝缘电阻
  (2)测量电动机的绝缘电阻
  将兆欧表E接线柱接机壳(即接地),L接线柱接到电动机某一相的绕组上,如上图所示,测出的绝缘电阻值就是某一相的对地绝缘电阻值。
  (3)测量电缆的绝缘电阻
  测量电缆的导电线芯与电缆外壳的绝缘电阻时,将接线柱E与电缆外壳相连接,接线柱L与线芯连接,同时将接线柱G与电缆壳、芯之间的绝缘层相连接,如上图c所示。
  3、使用注意
  (1)使用前应作开路和短路试验。使L、E两接线柱处在断开状态,摇动兆欧表,指针应指向“∞”;将L和E两个接线柱短接,慢慢地转动,指针应指向在“0”处。这两项都满足要求,说明兆欧表是好的。
  (2)测量电气设备的绝缘电阻时,必须先切断电源,然后将设备进行放电,以保证人身安全和测量准确。
