发电厂和变电所常用电气图形符号

时间:2017-05-20 18:01来源:www.eadianqi.com 编辑:自动控制网

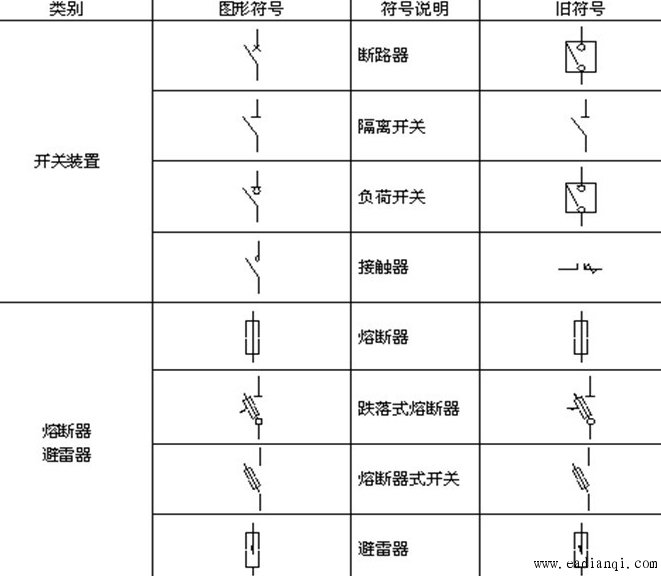

电气一次回路常用图形符号,见图1和图2。 图1 电气一次回路常用图形符号 图2 电气一次回路常用图形符号

电气一次回路常用图形符号,见图1和图2。

9.1.1

图1 电气一次回路常用图形符号

本文来自www.eadianqi.com

9.1.1

图2 电气一次回路常用图形符号
