地区变压所电气接线示例

时间:2016-04-20 08:07来源:www.eadianqi.com 编辑:自动控制网
地区变电所电气接线示例见图1。 图1 地区变电所主接线图 110kV高压侧采用单母线分段;10kV侧亦为单母线分段,为了选择轻型的设备,采用平时两段母线分列运行来限制短路电流。为使出线能选用轻型断路器,在电缆馈线中可以装设线路电抗器、并按两台变压器并列

地区变电所电气接线示例见图1。

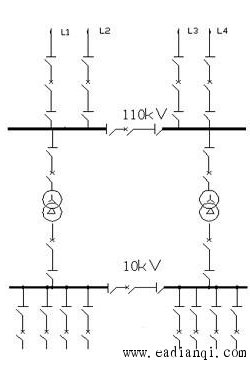

图1 地区变电所主接线图

110kV高压侧采用单母线分段;10kV侧亦为单母线分段,为了选择轻型的设备,采用平时两段母线分列运行来限制短路电流。为使出线能选用轻型断路器,在电缆馈线中可以装设线路电抗器、并按两台变压器并列工作条件选择。 自动控制网www.eadianqi.com版权所有
