保护接零

时间:2016-05-05 07:34来源:www.eadianqi.com 编辑:自动控制网
中性点直接接地的三相四线制380/220V系统中,常采用保护接零。保护接零见图1。 图1 保护接零 避免零线断线,采用重复接地。重复接地见图2。 图2 重复接地 保护接地和保护接零的适用范围: (1)额定电压为1kV及以上的高压配电装置中的设备,在一切情况下均应

中性点直接接地的三相四线制380/220V系统中,常采用保护接零。保护接零见图1。 本文来自www.eadianqi.com

9.1.1

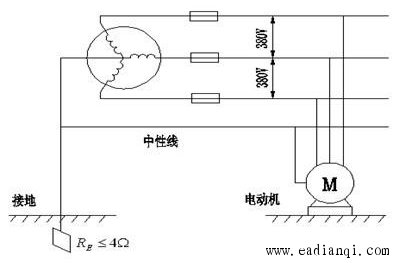

图1 保护接零 自动控制网www.eadianqi.com版权所有

避免零线断线,采用重复接地。重复接地见图2。 自动控制网www.eadianqi.com版权所有

9.1.1

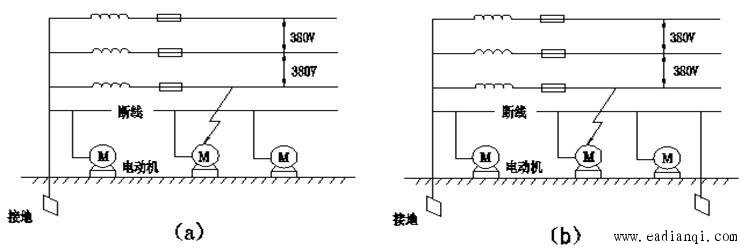

图2  重复接地 本文来自www.eadianqi.com

保护接地和保护接零的适用范围: 本文来自www.eadianqi.com

  • (1)额定电压为1kV及以上的高压配电装置中的设备,在一切情况下均应采用保护接地。
  • (2)额定电压为1kV以下的低压配电装置中的设备,中性点不接地电网中,应采用保护接地;在中性点直接接地的电网中,应采用保护接零。在没有中性线的情况下,亦可采用保护接地。
