单相和三相四线电能表接线方法图解(8)

时间:2017-05-20 17:49来源:未知 编辑:自动控制网

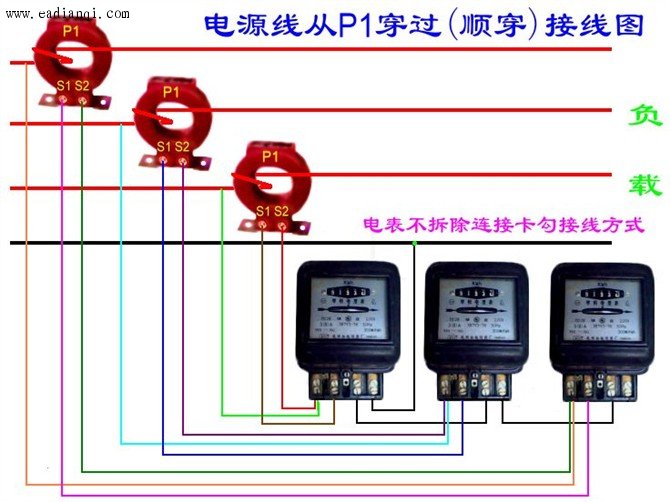

3个单相电度表互感器接线 电源线从p1穿过(顺穿)接线图 使用电能表时要注意,在低电压(不超过500伏)和小电流(几十安)的情况下,电能表可直接接入电路进行测量。在高电压或大电流的情况下,电能表不能直接接入线

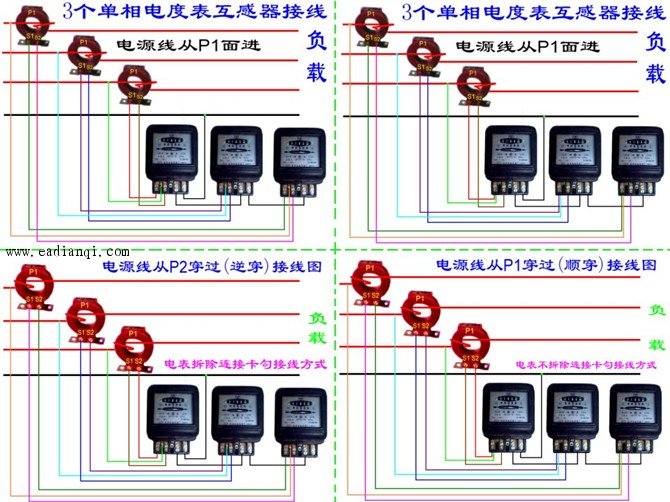

3个单相电度表互感器接线

  本文来自www.eadianqi.com

  本文来自www.eadianqi.com

电源线从p1穿过(顺穿)接线图 自动控制网www.eadianqi.com版权所有

  自动控制网www.eadianqi.com版权所有

本文来自www.eadianqi.com

  使用电能表时要注意,在低电压(不超过500伏)和小电流(几十安)的情况下,电能表可直接接入电路进行测量。在高电压或大电流的情况下,电能表不能直接接入线路,需配合电压互感器或电流互感器使用。对于直接接入线路的电能表,要根据负载电压和电流选择合适规格的,使电能表的额定电压和额定电流,等于或稍大于负载的电压或电流。另外,负载的用电量要在电能表额定值的10%以上,否则计量不准。甚至有时根本带不动铝盘转动。所以电能表不能选得太大。若选得太小也容易烧坏电能表。
