单相和三相四线电能表接线方法图解

时间:2017-05-20 17:49来源:未知 编辑:自动控制网
当把电能表接入被测电路时,电流线圈和电压线圈中就有交变电流流过,这两个交变电流分别在它们的铁芯中产生交变的磁通;交变磁通穿过铝盘,在铝盘中感应出涡流;涡流又在磁场中受到力的作用,从而使铝盘得到转矩(主动力矩)而转动。负载消耗的功率越大,通
  当把电能表接入被测电路时,电流线圈和电压线圈中就有交变电流流过,这两个交变电流分别在它们的铁芯中产生交变的磁通;交变磁通穿过铝盘,在铝盘中感应出涡流;涡流又在磁场中受到力的作用,从而使铝盘得到转矩(主动力矩)而转动。负载消耗的功率越大,通过电流线圈的电流越大,铝盘中感应出的涡流也越大,使铝盘转动的力矩就越大。即转矩的大小跟负载消耗的功率成正比。功率越大,转矩也越大,铝盘转动也就越快。铝盘转动时,又受到永久磁铁产生的制动力矩的作用,制动力矩与主动力矩方向相反;制动力矩的大小与铝盘的转速成正比,铝盘转动得越快,制动力矩也越大。当主动力矩与制动力矩达到暂时平衡时,铝盘将匀速转动。负载所消耗的电能与铝盘的转数成正比。铝盘转动时,带动计数器,把所消耗的电能指示出来。这就是电能表工作的简单过程。

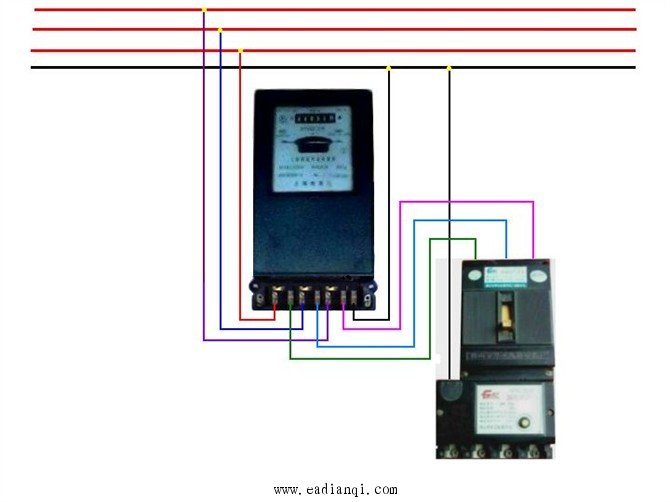

  以下以实物图表方法展示一部分接线实例: 本文来自www.eadianqi.com

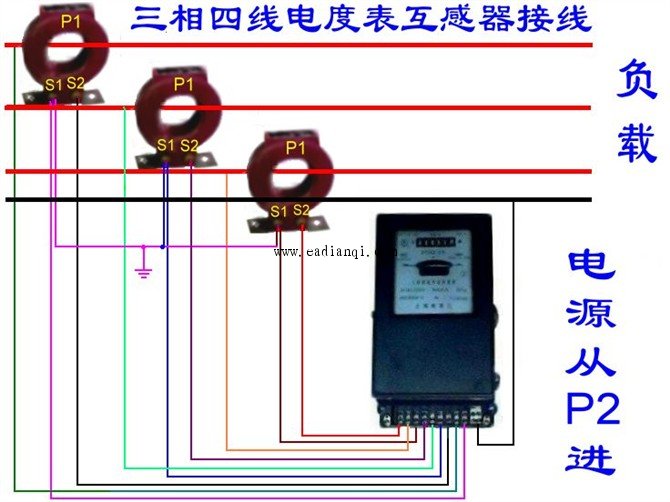

三相四线电度表互感器接线方式(电源从p2进) 本文来自www.eadianqi.com

本文来自www.eadianqi.com

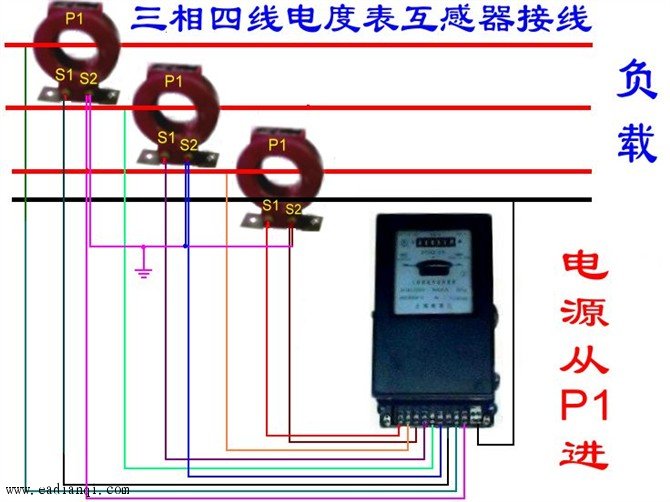

三相四线电度表互感器接线(电源从p1进)

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

电源线从互感器p1进的接线方式
