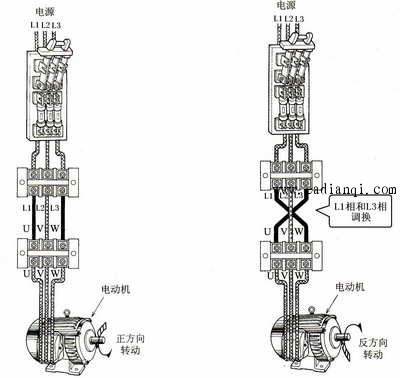

电动机正向转动的工作方式 电动机反向转动的工作方式

本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

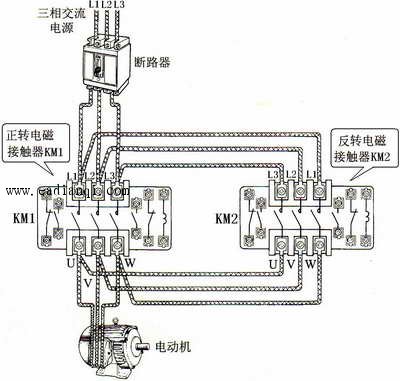

电动机的正反转控制线路的主电路

本文来自www.eadianqi.com

    图中使用了2个分别用于正转和反转的电磁接触器KM1、KM2，对这个电动机进行电源电压相的调换。此时，如果正转用电磁接触器KM1，电源和电动机通过接触器KM1主触头，使L1相和U相、L2相和V相、L3相和W相对应连接，所以电动机正向转动。如果接触器KM2动作，电源和电动机通过KM2主触头，使L1相和W相、L2相和V相、L3相和U相分别对应连接，因为L1相和L3相交换，所以电动机反向转动。
