正转用接触器和反转用接触器同时动作的情况 自动控制网www.eadianqi.com版权所有

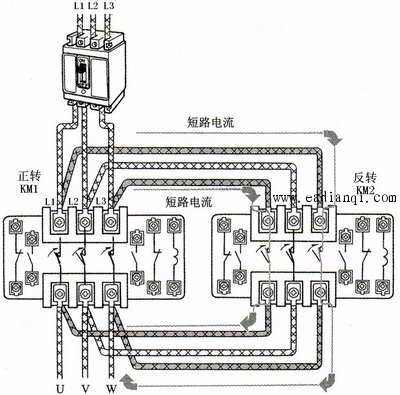

    电动机的正反转控制操作中，如果错误地使正转用电磁接触器和反转用电磁接触器同时动作，形成一个闭合电路后会怎么样呢?三相电源的L1相和L3相的线间电压，通过反转电磁接触器的主触头，形成了完全短路的状态，所以会有大的短路电流流过，烧坏电路。所以，为了防止两相电源短路事故，接触器KM1和KM2的主触头决不允许同时闭合。 自动控制网www.eadianqi.com版权所有

  本文来自www.eadianqi.com

三相异步电动机接触器联锁的正反转控制线路

    如上图所示三相异步电动机接触器联锁的正反转控制的电气原理图，为了保证一个接触器得电动作时，另一个接触器不能得电动作，以避免电源的相间短路，就在正转控制电路中串接了反转接触器KM2的常闭辅助触头，而在反转控制电路中串接了正转接触器KM1的常闭辅助触头。当接触器KM1得电动作时，串在反转控制电路中的KM1的常闭触头分断，切断了反转控制电路，保证了KM1主触头闭合时，KM2的主触头不能闭合。同样，当接触器KM2得电动作时， KM2的常闭触头分断，切断了正转控制电路，可靠地避免了两相电源短路事故的发生。
    联锁（或互锁）：在一个接触器得电动作时，通过其常闭辅助触头使另一个接触器不能得电动作的作用叫联锁（或互锁）。实现联锁作用的常闭触头称为联锁触头（或互锁触头）。
