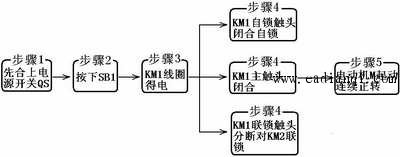

(a)电动机的正转启动动作示意图1

（b） 电动机的正转启动动作示意图2

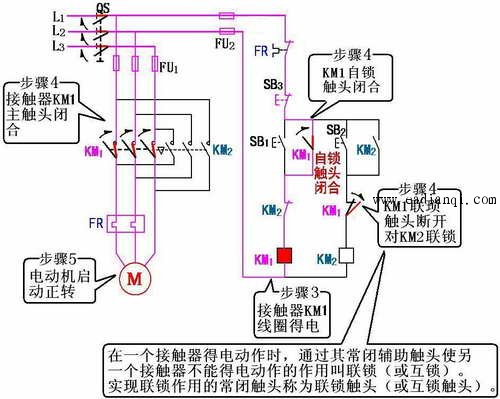

电动机的正转启动示意图（接触器联锁的正反转控制线路）
(a)电动机的正转启动动作示意图1 （b）电动机的正转启动动作示意图2

2.反转控制

  本文来自www.eadianqi.com

自动控制网www.eadianqi.com版权所有

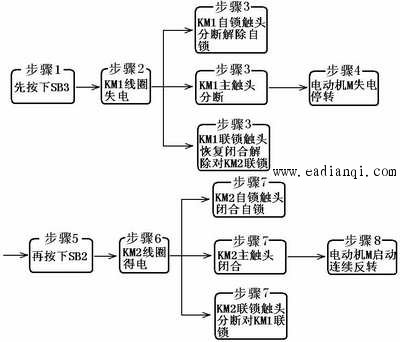

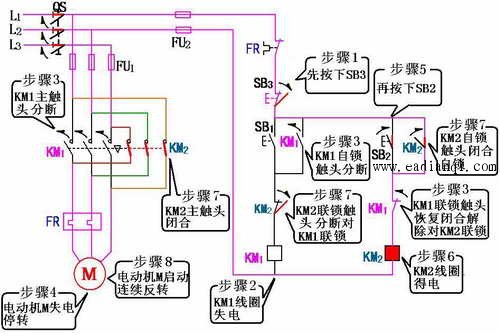

电动机的反转启动示意图（接触器联锁的正反转控制线路）

本文来自www.eadianqi.com

    三相异步电动机接触器联锁的正反转控制的优点：工作安全可靠。
    缺点:操作不便。因电动机从正转变为反转时，必须先按下停止按钮后，才能按反转启动按钮，否则由于接触器的联锁作用，不能实现反转。为克服此线路的不足，可采用按钮联锁或按钮和接触器双重联锁的正反转控制线路。
