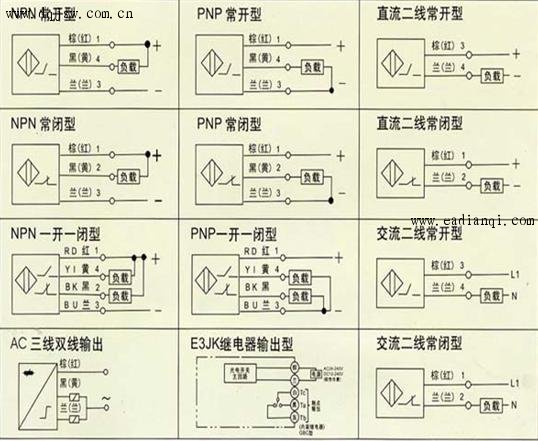

光电开关接线原理图_光电传感器接线原理图

时间:2014-11-11 16:52来源:未知 编辑:自动控制网
光电开关接线原理图 光电开关接线原理图1 当串联时,在 传感器 上的电压降相加,它减低了负载上可利用的电压,因此要注意:不能低于负载上的最小工作电压(注意到电网电压的波动)。 三线直流与四线直流光电开关传感器的并联接线图 光电开关传感器双线交流接

光电传感器接线原理图

本文来自www.eadianqi.com

  自动控制网www.eadianqi.com版权所有

 光电开关接线原理图

自动控制网www.eadianqi.com版权所有



本文来自www.eadianqi.com



本文来自www.eadianqi.com

光电开关接线原理图

自动控制网www.eadianqi.com版权所有

 光电开关接线原理图1

自动控制网www.eadianqi.com版权所有

  自动控制网www.eadianqi.com版权所有



本文来自www.eadianqi.com

  自动控制网www.eadianqi.com版权所有

光电开关接线原理图

本文来自www.eadianqi.com

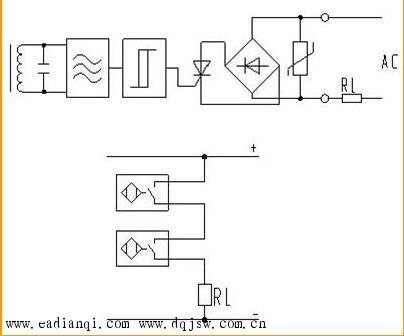

 当串联时,在传感器上的电压降相加,它减低了负载上可利用的电压,因此要注意:不能低于负载上的最小工作电压(注意到电网电压的波动)。

本文来自www.eadianqi.com

  本文来自www.eadianqi.com

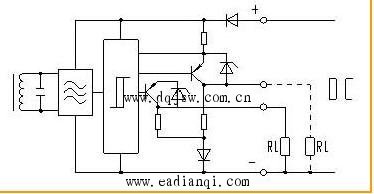

三线直流与四线直流光电开关传感器的并联接线图

自动控制网www.eadianqi.com版权所有

 三线直流与四线直流光电开关传感器的并联接线图 本文来自www.eadianqi.com

  本文来自www.eadianqi.com

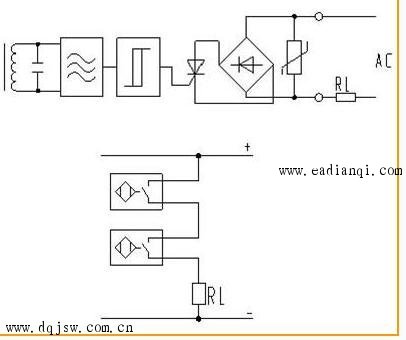

光电开关传感器双线交流接线方法 自动控制网www.eadianqi.com版权所有

 光电开关传感器双线交流接线方法

本文来自www.eadianqi.com



本文来自www.eadianqi.com

机械开关与交流光电开关传感器串联接线方法 本文来自www.eadianqi.com

 机械开关与交流光电开关传感器串联接线方法 自动控制网www.eadianqi.com版权所有

  本文来自www.eadianqi.com

双线交流光电开关传感器的并联接线方法

本文来自www.eadianqi.com

双线交流光电开关传感器的并联接线方法
