PT100温度传感器的接线方法

时间:2014-11-11 16:51来源:未知 编辑:自动控制网
PT100温度传感器采用三线式接法的原因: PT100温度传感器0℃时电阻值为100,电阻变化率为0.3851/℃。由于其电阻值小,灵敏度高,所以引线的阻值不能忽略不计,采用三线式接法可消除引线线路电阻带来的测量误差,原理如下: PT100引出的三根导线截面积和长度均
PT100温度传感器采用三线式接法的原因:
PT100温度传感器0℃时电阻值为100Ω,电阻变化率为0.3851Ω/℃。由于其电阻值小,灵敏度高,所以引线的阻值不能忽略不计,采用三线式接法可消除引线线路电阻带来的测量误差,原理如下:

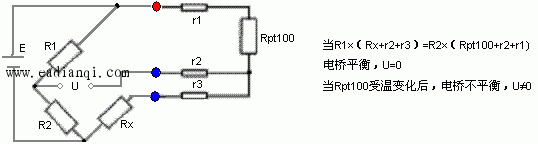

PT100引出的三根导线截面积和长度均相同(即r1=r2=r3),测量铂电阻的电路一般是不平衡电桥,铂电阻(Rpt100)作为电桥的一个桥臂电阻,将导线一根(r1)接到电桥的电源端,其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上,这样两桥臂都引入了相同阻值的引线电阻,电桥处于平衡状态,引线线电阻的变化对测量结果没有任何影响。

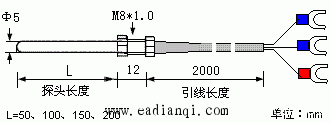

尺寸图:
接线图:



选型图:

本文来自www.eadianqi.com


此温度传感器为通用型产品,即插即用,用户在选型时只需要讲明探头的长度。

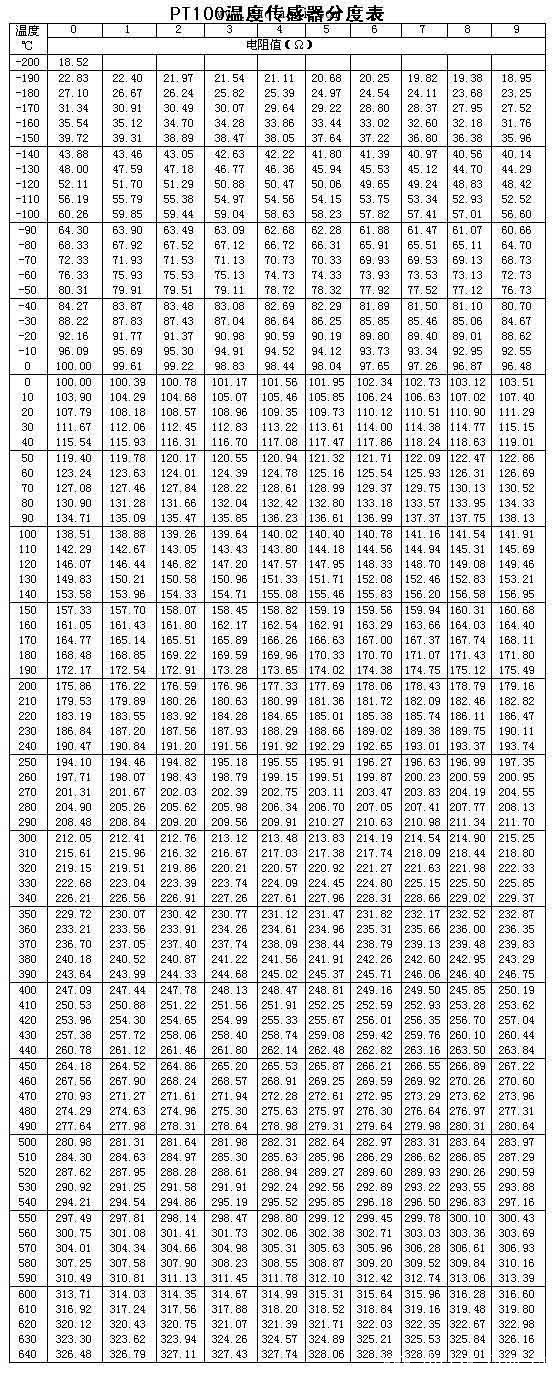

PT100原理及分度表
电阻式温度传感器(RTD,Resistance Temperature Detector)-一种物质材料作成的电阻,它会随温度的上升而改变电阻值,如果它随温度的上升而电阻值也跟著上升就称为正电阻係数,如果它随温度的上升而电阻值反而下降就称为负电阻系数。大部分电阻式温度传感器是以金属作成的,其中以铂(Pt)作成的电阻式温度检测器,最为稳定-耐酸碱、不会变质、相当线性...,最受工业界采用。
PT100温度传感器是一种以铂(Pt)作成的电阻式温度传感器,属于正电阻系数,其电阻和温度变化的关系式如下:R=Ro(1+αT)
其中α=0.00392,Ro为100Ω(在0℃的电阻值),T为摄氏温度,因此白金作成的电阻式温度传感器,又称为PT100
