（一）电阻应变片主要特性： 自动控制网www.eadianqi.com版权所有
1）灵敏系数 自动控制网www.eadianqi.com版权所有
2）横向效应 本文来自www.eadianqi.com 3）机械滞后，零漂及蠕变 自动控制网www.eadianqi.com版权所有 4）温度效应 本文来自www.eadianqi.com 5）应变极限、疲劳寿命 本文来自www.eadianqi.com 6）动态响应特性 自动控制网www.eadianqi.com版权所有 （二）应变片的温度误差及补偿 本文来自www.eadianqi.com 由于测量现场环境温度的改变而给测量带来的附加误差，称为应变片的温度误差。 自动控制网www.eadianqi.com版权所有 1）电阻温度系数的影响 本文来自www.eadianqi.com 敏感栅的电阻丝阻值随温度变化的关系可用下式表示： 本文来自www.eadianqi.com Rt=R0（1+α0Δt） ΔRα=Rt-R0=R0α0Δt 本文来自www.eadianqi.com 2）试件材料和电阻丝材料的线膨胀系数的影响。试件与电阻丝线膨胀系数不同时，产生附加电阻变化。 自动控制网www.eadianqi.com版权所有
由于温度变化而引起的应变片总电阻相对变化量为： 自动控制网www.eadianqi.com版权所有
可知，因环境温度变化而引起的附加电阻的相对变化量，除了与环境温度有关外，还与应变片自身的性能参数（K0, α0, βs）以及被测试件线膨胀系数βg有关。 本文来自www.eadianqi.com 通常温度误差补偿方法有两类： 本文来自www.eadianqi.com 1）线路补偿法 本文来自www.eadianqi.com
完全补偿： 自动控制网www.eadianqi.com版权所有
①R3=R4; 本文来自www.eadianqi.com
②R1和RB相同; 本文来自www.eadianqi.com ③粘贴材料一样; 自动控制网www.eadianqi.com版权所有 ④同一温度场 本文来自www.eadianqi.com
2）应变片的自补偿法 自动控制网www.eadianqi.com版权所有

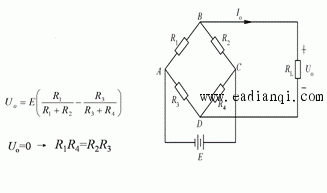

自动控制网www.eadianqi.com版权所有 则被测试件的线膨胀系数βg已知时，如果合理选择敏感栅材料,则达到温度自补偿的目的。 自动控制网www.eadianqi.com版权所有 （三）应变片式电阻传感器的测量电路 自动控制网www.eadianqi.com版权所有 直流电桥 本文来自www.eadianqi.com 直流电桥平衡条件 自动控制网www.eadianqi.com版权所有 直流电桥电压灵敏度 自动控制网www.eadianqi.com版权所有 电桥的非线性误差 本文来自www.eadianqi.com 直流电桥平衡条件： 本文来自www.eadianqi.com
本文来自www.eadianqi.com

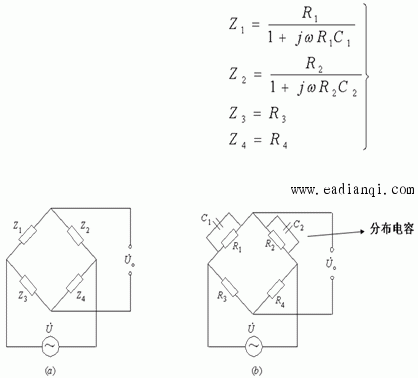

交流电桥 本文来自www.eadianqi.com 交流电桥的平衡条件 自动控制网www.eadianqi.com版权所有 交流应变电桥的输出特性及平衡调节 本文来自www.eadianqi.com
直流电桥输出电压很小，须放大但直流放大器易于产生零漂。 本文来自www.eadianqi.com
自动控制网www.eadianqi.com版权所有

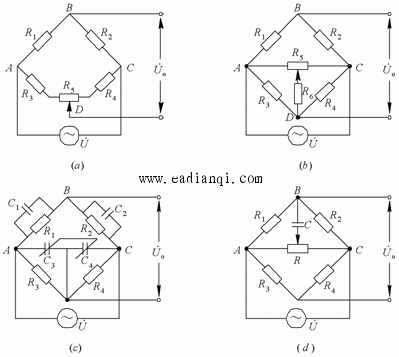

交流电桥平衡调节： 自动控制网www.eadianqi.com版权所有
本文来自www.eadianqi.com （四）电阻应变片的选择、粘贴技术 本文来自www.eadianqi.com 1）目测电阻应变片有无折痕．断丝等缺陷，有缺陷的应变片不能粘贴。 自动控制网www.eadianqi.com版权所有 2）用数字万用表测量应变片电阻值大小。同一电桥中各应变片之间阻值相差不得大于0．5欧姆． 自动控制网www.eadianqi.com版权所有
3）试件表面处理：贴片处置用细纱纸打磨干净，用 酒精棉球反复擦洗贴处，直到棉球无黑迹为止。 本文来自www.eadianqi.com 4）应变片粘贴：在应变片基底上挤一小滴502胶水，轻轻涂抹均匀，立即放在应变贴片位置。 本文来自www.eadianqi.com
5）焊线：用电烙铁将应变片的引线焊接到导引线上。 自动控制网www.eadianqi.com版权所有
6）用兆欧表检查应变片与试件之间的绝缘组织，应大于500M欧。 自动控制网www.eadianqi.com版权所有 7）应变片保护：用704硅橡胶覆于应变片上，防止受潮。 本文来自www.eadianqi.com
|
