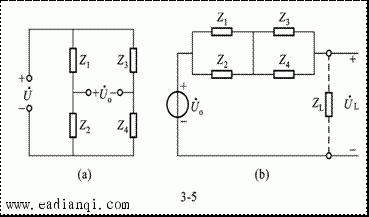

调幅电路的一种主要形式是交流电桥。图1（a）所示为交流电桥的一般形式。桥臂Zi可以是电阻、电抗或阻抗元件。当空载时，其输出称为开路输出电压，表达式如下。式中U为电源电压。

本文来自www.eadianqi.com


图1　交流电桥的一般形式及等效电路

本文来自www.eadianqi.com

    （a）电阻平衡臂电桥　　（b）变压器电桥

本文来自www.eadianqi.com

    二、调频电路 本文来自www.eadianqi.com

    调频电路的基本原理是传感器电感L变化将引起输出电压频率f的变化。一般是把传感器电感L和一个固定电容C接入一个振荡回路中，如图2（a）所示。当L变化时，振荡频率随之变化，根据的f大小即可测出被测量值。当L有了微小变化ΔL后，频率变化Δf为 本文来自www.eadianqi.com

     本文来自www.eadianqi.com


图4　调频电路 自动控制网www.eadianqi.com版权所有

    三、调相电路 本文来自www.eadianqi.com

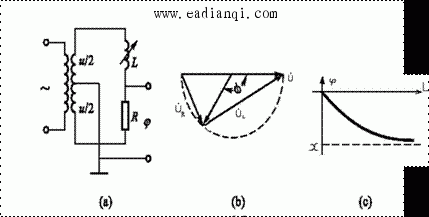

    调相电路的基本原理是传感器电感L变化将引起输出电压相位φ的变化。图3（a）所示是一个相位电桥，一臂为传感器L，另一臂为固定电阻R。设计时使电感线圈具有高品质因数。忽略其损耗电阻，则电感线圈与固定电阻上压降UL与UR互相垂直，如图3（b）所示。当电感L变化时，输出电压U0的幅值不变，相位角φ随之变化。 本文来自www.eadianqi.com

    φ与L的关系为

    式中ω--电源角频率 自动控制网www.eadianqi.com版权所有


图3　调相电路

   零点残余电压 自动控制网www.eadianqi.com版权所有

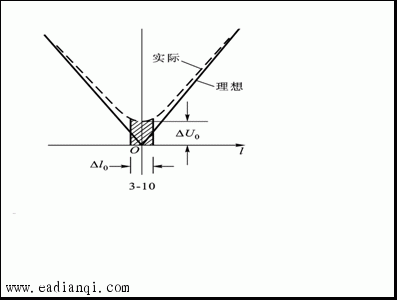

    它表现在电桥预平衡时，无法实现平衡，最后总要存在着某个输出值ΔU0，这称为零点残余电压，如图所示。

自动控制网www.eadianqi.com版权所有


图　U0-l特性 自动控制网www.eadianqi.com版权所有
