传感器的基本性能参数指标

时间:2017-05-24 21:47来源:www.eadianqi.com 编辑:自动控制网
量程、线性度、灵敏度、迟滞、重复性、精度、分辨率、零点漂移、带宽等都是传感器的基本性能参数指标,在选用传感器时,这些基本的性能参数指标都是需要参考的,本文根据图例及计算公式对传感器的相关技术指标进行介绍。 一、量程 量程是传感器的测量范围,

  量程、线性度、灵敏度、迟滞、重复性、精度、分辨率、零点漂移、带宽等都是传感器的基本性能参数指标,在选用传感器时,这些基本的性能参数指标都是需要参考的,本文根据图例及计算公式对传感器的相关技术指标进行介绍。

本文来自www.eadianqi.com

一、量程

量程

自动控制网www.eadianqi.com版权所有

  量程是传感器的测量范围,是指测量上下极限之差的值。每个传感器都有自身的测量范围,被测量处在这个范围内时,传感器的输出信号才是有一定的准确性的,因此,量程也是用户选型时,第一关注的技术指标,根据被测量选择一款合适量程的传感器是极为重要的。 本文来自www.eadianqi.com

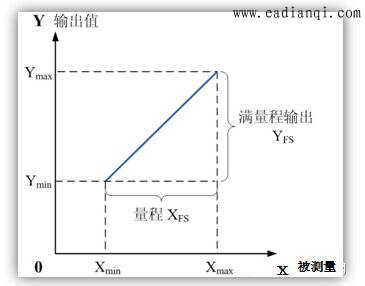

  传感器的量程XFS、满量程输出值YFS、测量上限Xmax、测量下限Xmin的关系如上图所示。

自动控制网www.eadianqi.com版权所有

二、线性度

线性度 自动控制网www.eadianqi.com版权所有

  传感器的线性度又称非线性误差,是指传感器的输出与输入之间的线性程度。理想的传感器输入-输出关系应该是线性的,这样使用起来才最为方便。但实际中的传感器都不具备这种特性,只是不同程度的接近这种线性关系。

自动控制网www.eadianqi.com版权所有

  实际中有些传感器的输入-输出关系非常接近线性,在其量程范围内可以直接用一条直线来拟合其输入-输出关系。有些传感器则有很大的偏离,但通过进行非线性补偿、差动使用等方式,也可以在工作点附近一定的范围内用直线来拟合其输入-输出关系。 本文来自www.eadianqi.com

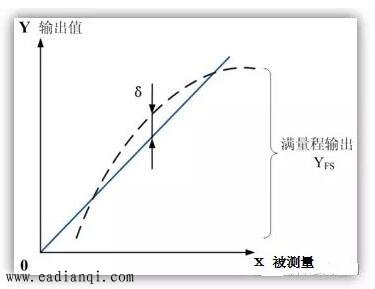

  选取拟合直线的方法很多,上图表示的是用最小二乘法求得的拟合直线,这是拟合精度最高的一种方法。实际特性曲线与拟合直线之间的偏差称之为传感器的非线性误差δ,其最大值与满量程输出值YFS的比值即为线性度γL。
